4.2.2 移动子网的基本工作原理

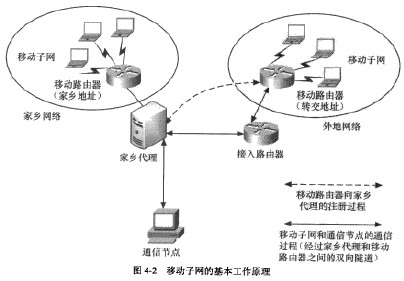

移动子网作为一个整体，可以移动到互联网的任意位置，由MR管理并负责与外部互联网的连接与移动IP机制类似，移动子网在家乡链路上有一个路由器作为家乡代理（HAh移动子网从家乡网络得到一直的IP地址前缀，并通过HA对外宜告路由，MR在家乡网络分配有家乡地址HoA-MR。移动子网的基本工作原理如图4-2所示。移动子网的节点（MNN)与其他节点的通信过程如下。

（1）当移动子网离开家乡，其MR接入访问链路。在访问链路上配置一个转交地址(CoA_MR)，然后MR向HA发送绑定史新（BU)消息。
（2）当HA收到绑定更新消息，在缓存中建立MR的家乡地址HoA_MR和转交地址CoA_MR的绑定记录，为MONET网络的前缀建立转发表。
HA向MR发送对应绑定更新的应答绑定确认（BA)消息。一旦上述绑定过程完成，就在HA和MR之间建立了一条双向隧道。隧道的端点分别是HA和CoA_MR。如果从MONET收到源地址属于MONET网络前缀的数据包，MR将数据包进行IP-in-IP的封装后，从隧道的相反方向转发给HA。HA解封装收到的数据包并向目标通信节点（CN)转发。
当CN向MONET网络内的节点发送数据包时，因为目的地址属于MONET网络前缀，数据包首先发送到HA。HA收到数据包后，査找该前缀的绑定消息，通过双向隧道发送到MONET网络中MR的当前位罝，再由MR解封装后发送到相应的冃标节点。
可以看出，在移动子网的基本支持协议中，移动子网节点和CN的通佶数据都要经过MR和HA之间的双向隧道，这就存在巷严重的路由优化问题，该问题的具体描述见4.2.6节。
