4.2.3 移动子网中的数据结构
类似于移动IPv6，为了支持子网的移动性，移动子网协议也在移动IPv6的基础上定义了一些新的数据结构。本小节主要介绍这些移动子网所特有的各种数据结构。
(1)绑定更新（BU)

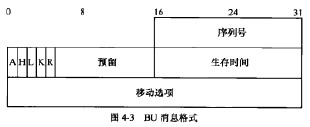

移动路由器（MR)使用BU向家乡代理注册，即向家乡代理通告自己的当前转交地址。BU的格式如图4-3所示。

可以看出，移动子网中绑定史新格式和移动IPv6中的基本相同，只不过增加了一个“R”标志位。“R”标志位是移动路由器标志位，如果家乡代理收到“R”标志位置为1的BU消息，就表明这是一个来自于移动路由器（MR)的注册。
BU消息的其他字段和移动IPv6中BU消息各字段的含义基本相同，这里不再赘述。
(2)绑定确认（BA)

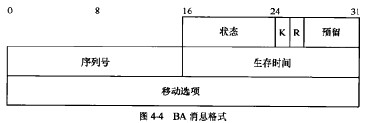

该报文用来确认BU的接收，绑定确认的格式如图4-4所示。

同绑定更新（BU)类似，移动子网中的BA消息和移动IPv6中的BA消息基本类似,只不过增加了一个“R”标志位，用于指示家乡代理（HA)支持移动路由器的注册。移动子网BA消息中“状态”部分相对于移动IPv6而言，增加了如下几种情况：状态码140:移动路由器选项未被允许：
状态码141:非法前缀；
状态码142:前缀未被授权：
状态码143:转发建立失败。
除此之外，该消息其他字段及其含义和移动IPv6中的基本相同，此处不再赘述。

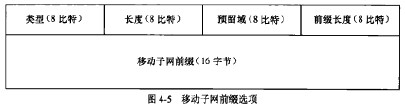

(3)移动子网前缀选项移动子网前缀选项的格式如图4-5所示。

类《(8比特）长度<8比特）抽留域（8比特）相缀长廑（8比特）
移动TW桷绝（16宇竹）
S4-5移动子MW铒选项
移动子网前缀选项包含在BU消息中，用来甸家乡代理通缶移动子网的前缀倌息?一个BU中可以包全多个移动子网前缀选项。
移动子网前缀选项各字段含义如下：
类型：用十进制数6来表示，表明这是一个移动子网前缀选项。
长度：指示整个移动子网前缀选项（不含选项类型和选项长度两个字段）的长度，以字节为单位。默认为18字节，即“预留”字段的1字节加上“前缀长度”字段的1字节，再加上“移动子网前缀”宇段的16字节。
预留域：应该由发送方初始化为0,被接收方忽略。
前缀长度：8比特，表示移动前缀的长度。
移动子网前缀：十六进制的移动子网的前缀，占16字节。
除此之外，移动子网中的其他数据结构和移动IPv6中的基本类似，这里不再赘述。
下面就分别介绍移动子网屮移动路由器（MR)和家乡代理（HA)的工作过程。
