　　4.3.1 移动子网的总体设计方案
NEMO是MIPv6的扩展，MIPv6有3个功能实体：CN、HA、MN,在NEMO中，将MN扩展为MR。它们在设计上可以遵循以下的设计思想：带有移动头部的数据报文，经过IP层传到NEMO层，NEMO层对报文中的移动头部进行校对、解析，并提取转交地址、家乡地址，并交换转交地址和家乡地址，再传到上层的应用中处理。对于BU、BA等控制交互信息，NEMO层解析并构造响应信息，同时交互倌息将会改变内核空间中状态数据的值。

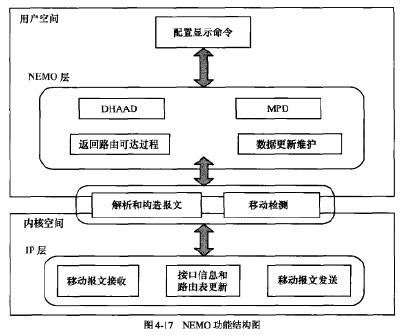

和MIPv6类似，移动子网的设计也可以分为用户空间设计和内核空间设计。用户空间实现了NEMO协议，负贲绑定、移动头部处理、移动检测等。对于MR、HA、CN,可将它们的功能整合在一起，通过类型变量控制不同的模块启动，实现不同的功能实体。内核空间分成两部分：底层内核、IP层，为了保持与操作网络协议栈的一致性，我们充分利用Linux中已有的数据结构和实现方法，来保证NEMO层对于传输层的透明性。底层内核提供系统管理、进程调度符理和系统调用：IP层提供数据包的发送和接收、隧道的建立等；具体模块划分见图4-17。

在图4-17中的模块按照功能分组，同一组模块在一个冈角矩形内。双向线表示两个模块组互相影响。解析和构造移动报文模块、移动检测模块作为信息传递的接口在用户空间和内核空间之间。配置显示命令模块用于配罝和显示用户空间的数据，和用户空间的模块都有联系。
下面对各模块作简要描述。
解析和构造报文模块：主要完成移动控制报文中移动头部的解析，并作出相应的回应，将相关信息构造、发送出去。
移动检测模块：利用RA、邻居发现、链路层触发等，检测网络前缀变化、接入点变化、生存时间过期，完成网络层的切换。配置显示命令模块：对MR属性进行配罝，显示本机的绑定缓存、BU列表等状态倌息和调试信息，并可以通过命令配罝家乡代理地址、隧道和启动接口。
数据更新维护模块：通过解析移动报文，提取相关的信息，如CoA、HoA、移动前缀、绑定生存期、通信对端地址、状态表示位等。然后更新绑定缓存、BU列表等数据表项。
返回路由可达过程模块：处理在返回路由可达过程中的CoT、CoTI、HoT、HoTI,计算密钥标识、Kbm等。
移动报文发送和接收模块：用于接收移动报文，主要作用是取出CoA和HoA,交换位S，然后输入到解析和构造移动报文模块：将移动报文按照要求，填好IPv6包头，并加入扩展头，最后送到发送队列上，接口信息和路由表更新模块：此模块负贲移动接口的初始化和接口信息维护，在移动过程中对内核路由表进行更新，主要功能为接受路由重定向、改变默认路由，以及隧道项的加入和删除。
DHAAD模块：动态家乡代理发现模块，运行在MR和HA上，更新HA之间的家乡代理信息，保证MR离开家乡网络后的注册成功。
MPD模块：移动前缀发现模块，当MR在外地时，家乡网络的前缀变化会及时通告到MR,保证MR和HA之间双向隧道的有效性。
数据更新维护模块、返回路由可达过程模块、移动检测模块、DHAAD模块和MPD模块的设计及实现与移动IPv6中的基本相同，因此，本章对这些模块的设计不再作具体描述。相关细节可以参考3.3节内容。
