4.3.5 接口信息和路由表更新模块设计
本模块主要实现以下功能：移动接口的信息维护和管理；为保证移动环境下的数据的正确发送和接收的路由更新：接受路由重定向，确定默认路由；建立和删除隧道路由项。
(1)移动接口维护和管理
移动接口是在MR初始化时，调用ioctl_mr_initO来实现的。将新的移动接口定义为字符设备，还定义了一些控制参数，如打开和关闭。移动接口是建立在物理接口基础上的虚拟接口，它随着MR模块的载入而建立，随着MR模块的卸载而消失。
MR到HA的隧道也属于移动接口，在MR初始化时，通过add_tnl_to_haO建立MR端隧道，并加入到devbase的表中，直到家乡注册成功，HA端也建立了隧道，双向隧道才建立。
　　（2）改变默认路由
利用内核中现有的功能，首先检测链路的变化，然后通过接收路由器通告RA来获得当地的地址前缀，如果RA中存路由器全球IPv6地址，就直接设为默认路由。如果没有，就将RA的源链路本地地址作为默认路由项。
（3）移动子网前缀的注册和解注册

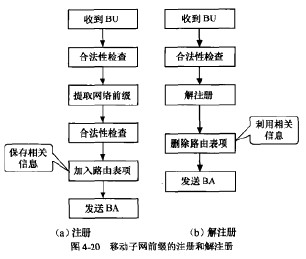

移动子网前缀的注册和解注册主要是MR将自身携带M络的前缀通告给HA，保证移动过程中移动网络内部的路由可达性移动子网前缀信息由BU携带，到达HA时更新其路由表。实现过程如图4-20所示。

移动子网前缀的注册过程如下。
①HA收到BU。
②进行BU合法性检査，包括源地址、目的地址、加密、认证等。
③如果有移动子网前缀选项，提取移动子网前缀及长度。
④对照路出表检查移动网络前缀的合法性。
⑤保存相关信息后，将新的移动网络前缀加入到路由表中，将新的路由项（移动网络前缀）的出口接口设为MR到HA的隧道端。
⑥发送BA。
移动子网前缀的解注册过程如下。
①HA收到BU。
②进行BU合法性检査，包括源地址、目的地址、加密、认证等。
③发现生存期为0,说明娃解注册，删除HA和MR之间的隧道。
④利用以前保存的信息，找到和MR相关的移动网络前缀项并删除。
⑤发送BA。
(4)建立和删除隧道路由项
HA和MR之间的双向隧道是NEMO中数据传送的重要通道，它的实现过程和MIPv6中的基本相同，这里不再赘述。

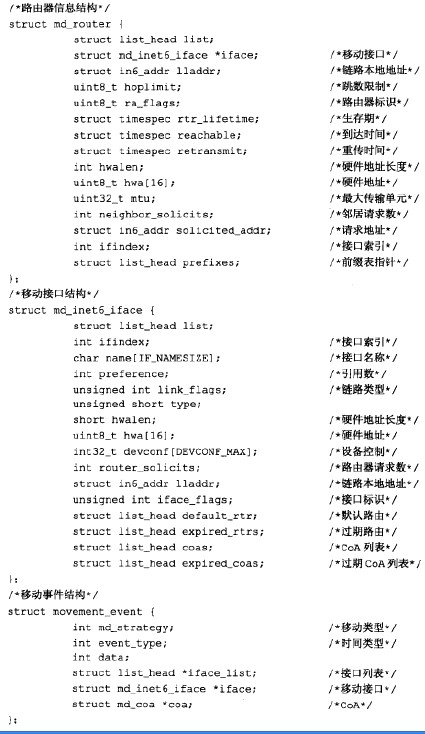

(5)重要数据结构描述
