6.3.3 MLD代理设计
现有的多播路由协议并不对MN提供特定的支持。而且，原有的移动IPv6协议也不支持在MN和HA之间的多播数据的隧道转发，这主要是因为MN使用移动IPv6协议不能够通过HA进行多播通信。为了解决这种情况，可以使用基于移动IPv6的MLD代理。MLD代理允许MN通过HA发送和接收多播数据包，从而实现了MIPv6中在MN和HA之间支持双向隧道的多播数据的隧道转发通过利用基于移动IPv6的MLD代理，就可以完成多播数据的转发而不需要安装和操纵多播路由协议，
1.MLD代理的设计
多播路由器的功能可以分为3个具体的功能模型：接收者的加入、多播树的加入/剪枝和数据转发。接收者的加入就姑接收MLD消息，也就是多播路由器得知多播接收者希望加入哪个多播组的能力。多播树的加入/剪枝就是加入（离开）多播转发树，这是多播路由器的核心操作。数据转发就是转发多播数据到感兴趣的接收者的能力。
MLD代理的设计思想就是从多播路由器的3个功能模型中取出两个：接收者的加入和数据转发。一个MLD代理必须要设置其上游接口及下游接口，上游接口必须要和一个具有多播路由功能的路由器连接，下游接口必须要和一个可以发送MLD请求消息的多播接收者相连。MLD代理的上游接口扮演MLD主机部分的功能，下游接口扮演MLD路由器部分的功能。在多播路山器看来，MLD代理可以看作是一个多播接收者。也就进说，MLD代理代表多播接收者向上提交多播组。因此，它在网络链路上可以肴成是简单地转发MLD消息。这时，多播路由器就会加入到多播转发树并向MLD代理所在的网络转发多播数据。在多播接收者看来，MLD代理可以看成是一个多播路由器。也就是说，MLD代理处理多播接收者发送的MLD请求，并向多播接收者转发多播数据流，也就是通过下游接口向多播接收者转发多播数据流。
基于MLD代理的设计可以看出，MLD代理可以应用于家乡代理（HA),以隧道接口作为下游接口，通过双向隧道完成HA和MN之间的MLD消息的交互处理及多播数据包转发；同时，MLD代理也可以应用于移动路由器（MR0,以其一个无线物理接口作为下游接口，从而可以为无线接入到其移动路由器的主机节点完成MLD消息的交互处理及多播数据包转发。
　　2.MLD代理的功能模块设计
在此功能模块设计中，首先进行初始化操作，包括记录进程号和日志文件，读取配罝文件，初始化MLD代理的信息列表以及与内核交互的套接口*各个信息列表包括MN列表、成员列表及转发列表一其中，MN列表表示了 MN的各项信息：接口名称、接口 ID、 MN的HoA地址、收到的包数目、发送的包数H:成员列表表示了在各个接口上的加入的组的信息：接口名称、接口 ID、接口的IP地址、多播的源地址（对于SSM）、多播组地址、多播模式（MC_ASM 或者 MC_SSM）、多播范围（MC_LINK, MC_SITE 或者 MC_GLOBAL）: 转发列表表示了在某个接口上转发的某个组的各项信息：要转发的多播组地址、多播包的源地址（对于SSM）、多播模式（MC_ASM或者（MC_SSM）、接口 ID、接口的过滤模式（MCJNCLUDE或者MC_EXCLUDE）、有效时间、转发的包的数目、接口的过滤源地址列表（对于 SSM）。各个套接口赵括 sock_lan、sock_mld sock_f\vd其中 sockjan奢接口是用于代表下游接口各个节点加入多播组的：sock_mld套接口是用于从下游接口各个节点接收MLD Report消息的；soclc_fwd套接U是用于将多播数据包转发到下游接CJ各个节点的。
其次，从内核获取MLD消息之后，利用MLD模块生成组成员列表：同时，通过更新多播转发缓存来生成转发列表：通过绑定缓存获取MN的信息，从而生成MN列表。
最后，MLD代理的下游接口各个节点发送MLD消息加入到相应的多播组获得多播数据，MLD代理利用转发模块根据记录的表信息进行多播数据的转发。

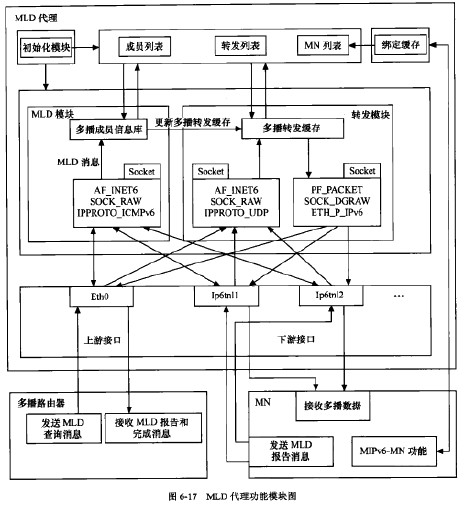

MLD代理多播方案的功能框架如图6-17所示
