7.3.2 层次移动IPr6
在MIPv6中提出了很多不同的方案来减少切换延迟。层次移动IPv6(HMIPv6)是IETF提出的一个方案，它通过使用层次网络管理结构来减少注册时间。HMIPv6提出了一个新的实体，称之为移动锚点（Mobility Anchor Point,MAP),可被看作是一个局部的家乡代理。此外，对MN的操作作了少量改动，而CN和HA的操作没有改变。当MN进入一个外地网络时，可以根据AR发送RA消息来判断是否有MAP存在于当前的网络中如果没有，按照移动IPv6的方式运行：如果有，则根据RA消息牛成全局转交地址（RCoA)和本地转交地址（LCoA)。在MAPh成功建立RCoA和LCoA的绑定后，MN对HA和CN发送绑定史新消息，建立RCoA与本地地址的绑定。当HA与CN向MN发送数据包时，可以把数据包发送到RCoA。MAP以代理的方式接收这些数据包后，再以隧道的方式转发给MN的LCoA,在完成所有的绑定更新步骤沽，若MN只在MAP范围内移动，则只箝对MAP注册新的本地转交地址（LCoA),而不滞向HA和CN注册。而当MN离开原MAP的覆盖范围时，必须重新向新的MAP注册。这样，与移动IPv6相比，减少了绑定更新的发送数量。此外扩展了本地绑定更新（LBU)消息用于MN向移动锚点进行位置绑定，以及邻居发现扩展消息作为一个MAP的选项消息，在动态MAP发现机制中使用。

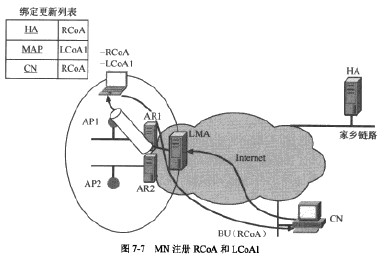

在HMIPv6中MN发生两种注册，即向HA注册RCoA(Regional Care-of Address)和HoA、向MAP注册RCoA和LCoA(Local Carc of Address)。如图7-7所示，RCoA是由LMA(LocalMAP)分配的，LCoAl是由接入路由器ARI分配的。

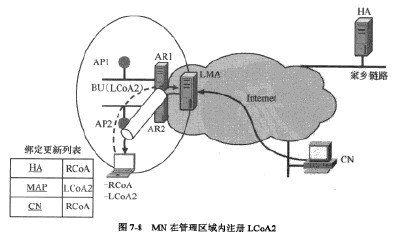

MN发出的数据都需要MAP的转发，HA和CN只能看到RCoA:由外面发送到MN的数据包，首先到达MAP,MAP根据RCoA找到LCoA,然后转发到正确的AR上。当MN移动时，如果移动到MAP管理区域外，就和MIPv6一样，进行新的注册。如果没有移动到管理区域外，如图7-8所示，MN从AR1移动到AR2，产生新的LCoA2，RCoA没有变化。只需向MAP注册LCoA2，不用向HA注册了。由于MN与MAP的网络距离比与HA的短,减少了注册的时间。

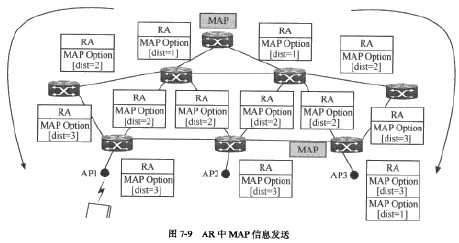

在一个网络中，可能有多个MAP、多个AR,它们的管理区域是通过动态MAP发现(DynamicMAPDiscovery)划分的。首先，MAP在自己的路由通告（RouterAdvertisement.RA)中携带自己的信息：全球IPv6地址和前缀、自己的优先级、网络距离（跳数）。每个AR会将收到的MAP信息放入自己的RA中进行发送，如图7-9所示。AR会增加MAP信息中的网络距离项。MN会根据自己的需要选择MAP,运动得快，选择远点的MAP:运动得慢，选择近一些的MAP。

FMIPv6和HMIPv6都能够显着地提高移动IPv6的切换性能，将两者结合的技术即是快速层次移动IPv6(F-HMIPv6)技术。HMIPv6协议主要是解决MIPv6协议绑定更新消息的信令负荷与时延问题。在HMIPv6中，当MN在一个MAP区域内移动时，只需要向MAP发送绑定更新，而不葙要向HA和CN发送。这样，当HA和CN距离MAP的跳数很多时，HMIPv6可以非常显着地提髙切换的性能。但是，对于实时业务来说，HMIPv6仍然需要进一步优化这是因为HMIPv6所考虑的时延仅仅是绑定更新消息的时延，而没有考虑到其他因素，比如移动检测、CoA的配置和确认等。而FMIPv6则可减少这两个因素所导致的切换时延。因此，FMIPv6和HMIPv6具有明显的互补性。两者的结合，可以发挥各自的优势，进一步优化切换的性能。
