1.1.4 接入网的物理参考模型

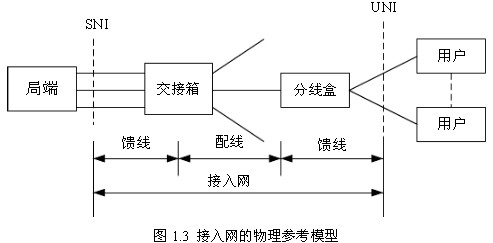

以典型的市内铜缆用户接入网为例,其典型结构如图1.3所示。图中端局就是人们所说的电话局。由端局到交接箱之间的这一段线路称为馈线段。馈线电缆的线径较大,线对数也多。交接箱就是业务接入点,其作用是完成馈线电缆中双绞线与配线电缆中双绞线之间的交叉连接。从交接箱开始经线径较小、线对数较少的配线电缆连至分线盒。分线盒的作用是终结配线电缆并将之与引入线相连。由分线盒开始通常为若干单对或双对双绞线,与用户端相连,用户引入线为用户专用。通常,接入网的馈线段长度约3~5km;配线电缆长度约0.5~ 1km;引入线长度约10~300m。
在光纤接入网中情况将发生较大的变化,除一些术语名称不同外,功能有显着不同。不仅通信容量不同,业务种类也有很大变化,而且在整个信息传输过程中要完成光/电和电/光交换。然而接入网的含义和网络框架是相同的或者说是相似通信接入网的光纤化技术研究与实现的。光纤在接入网中的应用首先是用光缆代替馈线电缆。交接箱由远端局(RO—Remote Office)代替,RO又称远端节点(RN—Remote Node),或简称远端(RT—Remote Termination)。随着光纤继续向用户延伸,其成本越来越高,因而目前主要是到路边的分线盒,在该处需设置光网络单元(ONU),一边完成光电变换和分用功能。最终目标则是将光纤引入到住宅用户,届时ONU也将设置到住宅处。
