2.2.3 光纤接入的拓扑结构
光纤接入网的拓扑结构,是指传输线路和节点的几何排列图形,它表示了网络中各节点的相互位置与相互连接的布局情况。网络的拓扑结构对网络功能、造价及可靠性等具有重要影响。其三种基本的拓扑结构是:总线形、环形和星形,由此又可派生出总线—星形、双星形、双环形、总线—总线形等多种组合应用形式,各有特点、相互补充。

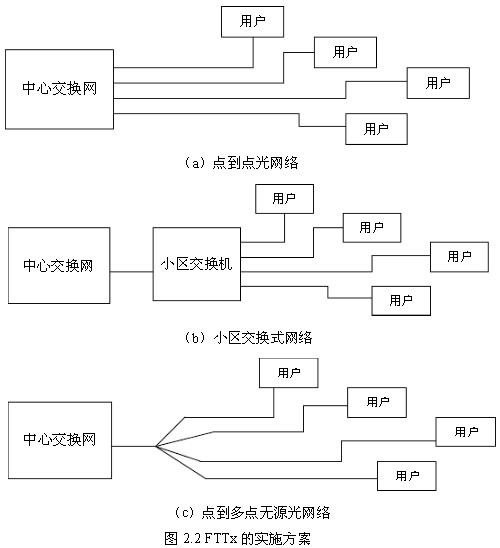

通常的光纤接入的拓扑结构有点到点(PZP)方式和点到多点(PZMP)两种方式,如图2.2所示。
在点到点(PZP)的接入方式中,交换局为每个用户分配一根光纤,如图2.2(a)所示。在这种点到点光纤接入方式中每个用户可以使用这个根光纤的全部带宽,而且用户的升级容易实现。但是这种点到点的光纤接入方式存在严重的缺点:第一,随着用户数目的增加,光纤数量线形增加,成本很高;
第二,每个光纤提供的传输带宽浪费严重,其他的用户无法共享光纤的带宽资源;
第三,不利于开展多播和组播业务。因此这种点到点的光纤接入方式在实际中应用并不多。图2.2(b)是点到点接入方式的改进,中心局交换机和用户交换机之间通过光纤连接,用户交换机为每个用户提供点到点的光纤接入,相对于图2.2(a)中的点到点光纤接入,这种改进方式可以节约光纤资源。
另一种是基于PON的点到多点(P2MP)接入方式,如图2.2(c)所示。这种无源的点到多点的接入方式中在用户侧使用无源光功率分配器,从而实现点到多点的用户接入方式。相对于点到点光纤接入方式,点到多点接入的优点非常明显:
第一,由于多个用户共享一根光纤的带宽资源,用户成本相对较低,而且可以充分利用光纤的带宽资源;
第二,对于开展点到多点的多播、组播业务相对简单,适合开展视频广播和流媒体业务;第三,减小中心交换局一侧的光纤接头数目,安装和维护简单,易于实现用户网络的优化规划。正是由于这些优点,PON已经成为光纤接入的主流技术。
