3.3.2 前置放大器的分析

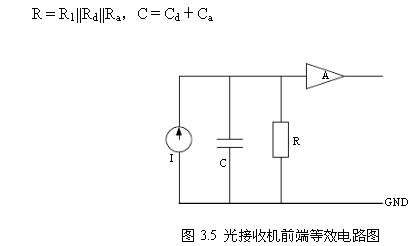

结合图3.4光电二极管的等效电路,光接收机的前端可以等效为一个电路如图3.5,光电二极管的信号由一个理想电流源I代表。该电流源3dB带宽B=1/2πRC,其中:
这里Ra、Ca分别代表放大器的电阻和电容。为了使带宽较大,R应当较小。但减小R就可能引入附加噪声。所以必须在选择合适的R,使接收机性能最佳。前置放大器的设计要求在带宽和灵敏度之间折衷。目前有几种前置放大器可以弥补这种缺点,分别是集成前置放大器、跨越阻抗前置放大器、低阻抗前置放大器、高阻抗前置放大器。 如图3.6,集成前置放大器是在运放后增加了一个小时间常数的微分器,这是针对大的电阻R造成的带宽很窄的情况下,有必要补偿高频衰减,相对低频的导入高频。同时微分器的引入单调的增加了插入损耗,同时频率降低至R2C2所决定的频率,必须在微分器前加上一个放大器来恢复低频信号的损耗。集成前置放大器虽然对大R引起的带宽降低有所改善,但是还得在接收电路中引入均衡电路,才会有较大改善。

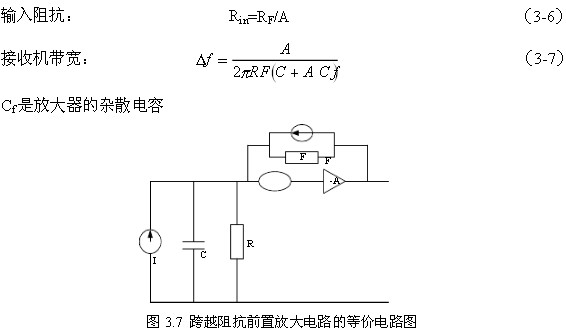

图3.7是跨越阻抗的前置放大电路的等效电路图,跨越阻抗前置放大器提供了高灵敏度/宽频带的特性,它的动态范围较大。如图所示,RF仍然很大,但是副反馈使输入阻抗减小了A倍,带宽相应也比同阻抗的高阻抗放大器扩大了A倍。有:
至于低阻抗前置放大器,同其他类型的前置放大器相比,它是比较容易实现的,在比特率大于1Gb/s的高速光通信系统中(例如STM-16和STM-64),低阻抗的放大器是选择。但是它的噪声相对较大,且输出电平低于其他前置放大器。高阻前置放大器的特性是低噪声、小带宽(最大为500MHz)。比较适用于外层自由空间光通信系统。同时由于高阻抗前置放大器的RC之积较小,会引起信号失真,所以它需要一个均衡器,增加了电路的难度。

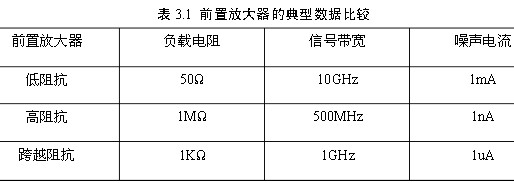

总之,几种前置放大器各有自己的优缺点。集成前置放大器主要缺点是,在数字系统中,如果有一系列的―1‖,那么集成块建立起一个可以评估的DC分量时,接收机将达到饱和,且集成前置放大器宽带应用要求等同化、动态范围受限。表3.1给出了几种前置放大器的典型数据比较。
对前置放大器的选择取决于预期应用要求,高速传输链路需要使用50Ω的放大器,但在远程、中等比特率的链路中,一个高阻抗的前置放大器可能是最佳选择。从上表可以看出,跨越阻抗前置放大器具有相对低的噪声和相对高的带宽,且动态范围较大,特别适用于无线光接入系统。
