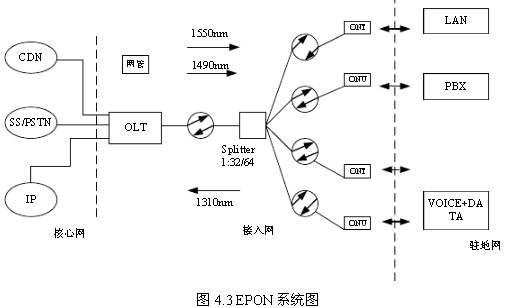

一套典型的EPON系统由光线路终端OLT、ONU/ONT和PNS/ODN组成。图4.3为EPON系统图。

(1) OLT(Optical Line Terminal)  OLT放在中心机房(CO，Central Office)，它可以是一个L2交换机或者U路由器。在下行方向，它提供面向无源光纤网络的光纤接口;在上行方向，OLT提供了GE(Gigabit Ethernet)接口、10Baes-T、l00Base-T、10Gbase-X等接口标准，OLT通过支持EI接口来实现传统的TDM话音的接入。
OLT根据IEEE802.3将数据以可变长度的数据包广播传输给PON上所有的ONU，每个包携带一个具有传输到目的地ONU标识符的信头。此外，有些包可能要传输给所有的ONU，或者指定的一组ONU，当数据到达ONU时，它接收属于自己的数据包，丢弃其他的数据包。利用TDMA技术，多个ONU的信号在经过不同长度的光纤传输后，进入光分配器的共用光纤，占据分配给它的指定时隙，以避免发生相互碰撞干扰。如下图所示。
OLT作为EPON的核心，主要实现以下功能：
1) 向ONU以广播方式发送以太网数据； 2) 发起并控制测距过程，并记录测距信息； 3) 发起并控制ONU功率； 4) 为ONU分配带宽；  5) 支持EPON的统一网管，OLT是主要的控制中心，实现网络管理的五大功能。
(2) ONU(Optical Network Unit光网络单元)/ONT(Optical Network Termination光网络终端)
ONU/ONT(区别为ONT直接接用户网络，ONU与用户之间还有其它的网络连接)放在用户驻地侧CPE(Custom Premier Equipment)，EPON中的ONU主要采用以太网协议，实现ONU对用户数据的透明传送。OLT到ONU之问可实现高速的数据转发。

ONU/ONT的主要功能：
1)选择接受OLT发送的广播数据；
2)响应OLT发出的测距及功率控制命令，并做出相应的调整;
3)提供多业务接口，对用户的以太网数据进行缓存，并在OLT配备的发送窗日中向上行方向发送。
在部分ONU中实现了成本低廉的以太网二层交换甚至是三层路由的功能，这种类型的ONU可以通过堆叠来为多个最终用户提供很高的共享带宽。
(3)POS(Passive Optical Splitter光分离器)/ODN(Optical Distribution Node光分配节点)
POS/ODN是无源光纤分支器，足一个连接OLT和ONU的无源设备。它的功能是分发下行数据和集中上行数据。无源分光器的部署相当灵活。由于是无源操作，几乎可以适应于所有环境。一般一个POS的分线率为8、16、32或64，并可以以进行多级连接。
