4.4 同步网的主要技术指标
4.4.1 滑动
1.滑动的由来

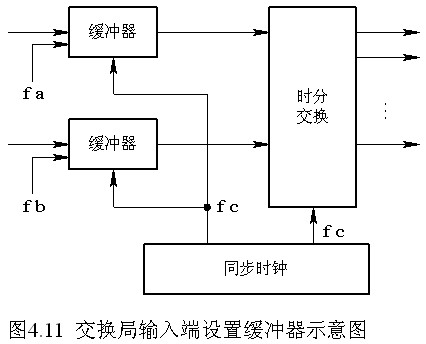

图4.11是在交换局的输入端设置缓冲器的示意图。图中A局和B局的数字信号到达C局,它们的时钟信号频率分别为f a、f b和f c,并且在同一基准频率上下略有偏差。C局分别按f a、f b写缓冲器,按f c读缓冲器,当f a、f b和f c之间误差积累到一定程度时,在数字信号流中产生滑码。

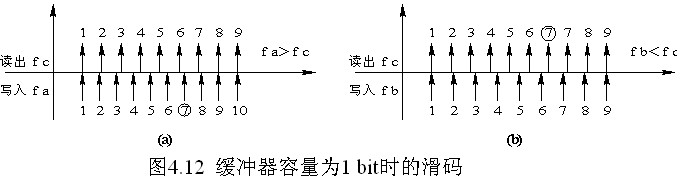

首先以缓冲器的容量为1 bit为例来讨论滑码的产生。图4.12是由于时钟频率偏差引起滑码的示意图。在图4.12(a)中,写时钟频率大于读时钟频率,这里时间轴上方是读时钟脉冲,下方是写时钟脉冲,写脉冲和读脉冲之间的时间间隔称为读写时差Td。当f a>f c时,读写时差随时间增加而增加。当它超过1 bit时,则产生一次漏读现象,这时将丢失这个码元(在图中的第7个码元处),同时读写时差将产生一个跳跃。图4.12(b)是f b<f c的情况,当读写时差减少至0时则产生一次重读现象,这时将增加一个码元。这种码元的丢失或增加称为滑码,滑码是一种数字网的同步损伤。

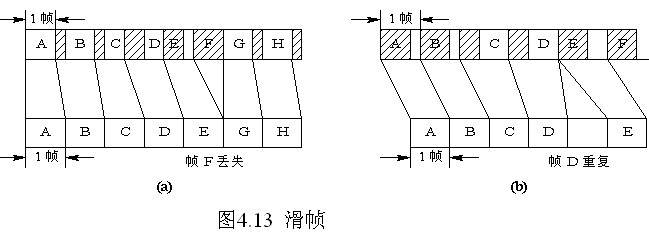

当缓冲器的容量为1 bit时,滑码一次丢失或增加的码元数为1 bit,这时将引起帧失步,从而造成在失步期间全部信息码元的丢失。解决的方法是扩大缓冲器的容量。图4.13是缓冲器的容量为1帧时滑码产生的情况。图4.13中,f a>f c,即对于缓冲器是写得快而读得慢,缓冲器存储的码元逐渐增加,当增加至一帧时,将产生一次滑码,从而丢失1帧的码元。图4.13(b)是f b<f c的情况,这时滑码一次,码元将增加1帧。
在实际的数字交换机中,缓冲器的容量可为1帧或大于1帧,把滑码一次丢失或增加的码元数控制为l帧。这样做的优点有二:一是减少了滑码的次数,二是由于滑码一次丢失或增加的码元数量为l帧,防止了帧失步的产生。这种滑码一次丢失或增加一个整帧的码元常称为滑帧, 由于滑码一次丢失或增加的码元数是确定的,因此也常称其为受控滑码。
