9.1.2 以太网工作原理

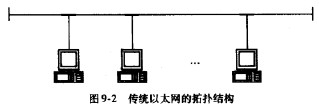

传统以太网的拓扑结构如图9-2所示。多个站点(或主机)挂在一条总线(Bus)上,总线是这些主机之间的公共传输信道。总线的传输媒质最初采用同轴电缆(粗缆或细缆),后来还采用双绞线和光纤。以双绞线和光纤为传输媒质的以太网将在9.2节讨论。这里集中讨论以同轴电缆为传输媒质的传统以太网的工作原理。
这种结构非常简单,各站点的主机通过同轴电缆的T字形分接头接人。一个站点发送信号,挂在总线上的其余站点均可收到,因而易于实现点对多点和广播通信。但是,当两个或两个以上的站点发送的信号发生重叠或部分重叠时,就会产生相互干扰,这种现象称为冲突或碰撞。MAC层协议主要是解决这一问题。
1.传输信号的码型

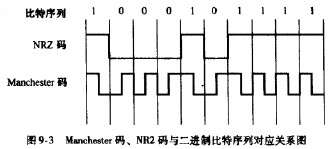

以太总线上采用基带传输方式,传输码型是Manchester码。图9-3示出Manchester码与传输的土进制数字(比特)序列的对应关系。每个比特分为两个相等的时间区间,前半区间高电平后半区间低电平代表“1",反之代表“0”;每个数据比特的中点,必有一次电平转换。采用这种码型传输的信号无直流成分,便于采用交流耦合;有较丰富的比特同步信息,便于接收器实现比特同步。
