摘要:通信工程师交换技术存储转发方式:对于存储转发式的以太网交换机,缓存器的设置与交换网络的结构应结合考虑。在存储器价格低廉的今天,选择如图9-9所示的交叉点缓存的Crossbar交换结构是最合理的。
1.存储转发(Store-and-forward)方式
对于存储转发式的以太网交换机,缓存器的设置与交换网络的结构应结合考虑。在存储器价格低廉的今天,选择如图9-9所示的交叉点缓存的Crossbar交换结构是最合理的。从缓存器设置的角度看,它等效于N重输入缓存方式(参看第6章图6-22),吞吐率可达100%;从交换结构的角度看,它是空分开关矩阵,可以在多对输人端口和输出端口之间并行地工作,从而有利于提高交换的总速率。此外,这种结构也比较适合以太网交换中转发数据单元(MAC帧)长度不固定的情况。以太网交换的存储转发方式与分组交换的原理是类似的,所不同的只是存储转发的数据单元,前者是MAC帧,而后者是分组。以太网MAC帻的存储转发流程如下:
从各输入端口接收并暂存MAC帧;
对整个帧进行格式检査和CRC校验,判断帧是否正确。若正确,则转到步骤
否则,转向步骤;
识别帧的目的地址DA,根据DA査找转发表。找到后,确定目的输出端口号,将该帧送人相应的缓存器;否则,广播此帧(将此帧存人与其输人端口相连的所有交叉点的缓存器中);
从各缓存器中按一定的规则调度输出各帧;
删除错帧(包括格式错误、CRC校验有错的帧)。

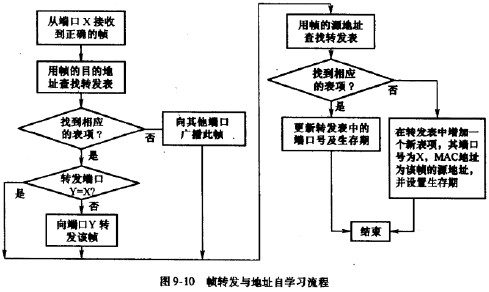

图9-10的左半部分示出帧的上述存储转发流程。由于使用了帧缓存器,存储转发方式可以过滤掉一切错帧和冲突碎片;可以实现速率的转换;还可以解决交换网络内部和输出端口可能存在的冲突问题。因此,存储转发式交换机得到最广泛的应用。这种方式的不足是存在着随机的存储转发时延。
