　　10.3 光分插复用设备（OADM）

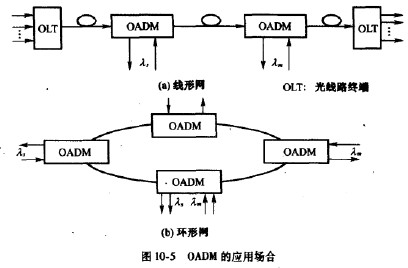

WDM光网络中最简单的一种节点设备，就是本节所述的光分插复用设备（OADM）,如图10-5所示。OADM的主要应用场合是环形的或线形的WDM光网络。它的基本功能是: 在实现光域透明中继转发的同时，从输人光纤链路中分出一个或多个波长的光信号到本地, 又从本地插入同样数目波长的光信号到输出光纤链路中去。这样，OADM就为上下本地业务 提供了宽带信道。下面分别介绍OADM的几种实现方法及其工作原理。

　　基于解复用/复用结构的OADM

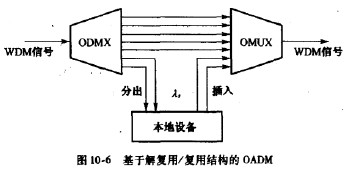

如图10-6所示，这种OADM采用波分解复用器与复用器背靠背连接的形式来实现。波分解复用器首先将输人光纤链路的WDM光信号分离为各个波长的光信号，然后分出其中的一个或多个波长的光信号送给本地接人设备；从本地设备插人的相应波长的光信号与直接转 发的那些波长的光信号加到复用器，合并输出到光纤链路。

这种结构的0ADM只是波分复用器与解复用器的简单组合，无需增加新的光器件。但是，在解复用器与复用器之间的（光纤）连线会随着波分复用的波长数的增加而增多，实现的复杂度也会相应增加。另外，不需要分插的那些波长的光信号不能直接通过，也要经过 解复用器和复用器的处理，其中的光滤波器会给光信号带来一定的损伤，从而会影响系统的 传输性能。
