交换技术基于光纤光栅和光纤环行器的OADM

1.基于光纤光栅和光纤环行器的OADM

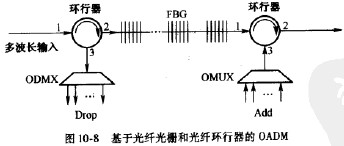

图10-8所示为光纤光栅结合光纤环行器的OADM结构。环行器是一种有多个端口的定 向耦合器，一般有三个或四个端口。在三端口环行器中，端口1输入的光信号只在端口2输出，端口2输人的光信号只由端口3输出，端口3输人的光信号只由端口1输出。如图10-8 所示，在两个环行器之间插人多个不同参数的FBG,用以反射多个波长的光信号，在两个环行器的端口3分别接上波分复用器/解复用器（0MUX/0DMX),就可以分下和插人相应 波长的光信号。

2.基于介质薄膜滤波器和环行器的0ADM

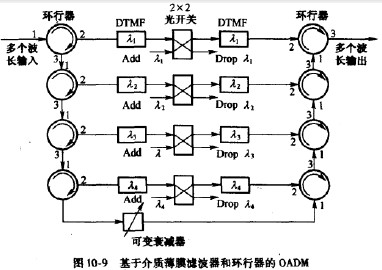

图10-9所示为基于介质薄膜滤波器和环行器的0ADM的结构，其中使用了介质薄膜多 腔滤波器（Dielectric Thin-film Multicavity Filters, DTMF)、2x2 光开关和光纤环行器。DTMF是一种光信号的带通滤波器，只让特定波长的光信号通过。因此，从图10-9所示的 左边输人的波分复用光信号，只有波长为A1, A2, A3，A4的光信号通过左边的一排DTMF, 然后从2x2光开关的一个输出端口分下（Drop)，而其他波长的光信号被这些滤波器反射 回环行器。于是从左边的最下方环行器输出的光信号已经不再包含被分下的那些波长，被直 接转送给右边的环行器。需插入（Add)的相应波长的光信号，从2x2光开关的一端进入，通过右边的一排DTMF，进入右边一排环行器。最后，完成分插复用的光信号从右边最上方 的那个环行器的端口3输出。

关于0ADM,本节就介绍这些。其中涉及的光器件有耦合器、环行器、波分复用器/解复用器、光滤波器等。这些器件的详情请参看有关光纤通信的着作。
