7.2.2 通用标记
MPLS通过在IP包头添加32bit的“shim”标记，可使原来面向无连接的IP传输具有面向连接的特性，加快IP包的转发速度。GMPLS对标记进行了扩展，将TDM时隙、光波长、光纤等也用标记进行统一标记，使得GMPLS不但可以支持IP数据包和ATM信元，而且可以支持面向话音的TDM网络和提供大容设传输带宽的WDM光网络，从而实现了IP数据交换、TDM电路交换（主要是SDH）和WDM光交换的归一化标记。其中，分组交换标记与传统MPLS标记相同，而电路交换标记和光交换标记为GMPLS新定义，包括请求标记、通用标记、建议标记以及设定标记。
　　1）请求标记
请求标记用于LSP路径的建立，由LSP上游节点发出，向下游节点申请建立LSP的资源。与MPLS相同，GMPLS的LSP建立过程也是由上游节点向目的端发出“标记请求消息”，目的端返回“标记影射消息'所不同的是标记请求消息”中需要增加对所要建立的LSP的说明，包括LSP类型（PSC.TDMC等）、载荷类型等^其格式如图5-14。

2）通用标记
通用标记是在LSP建立完成后，用于指示沿LSP传输的业务的情况。通用标记的格式与传输所用的具体技术有关，电路交换和光交换所用的标记不同。SDH电路交换标记格式如围5-15所示。

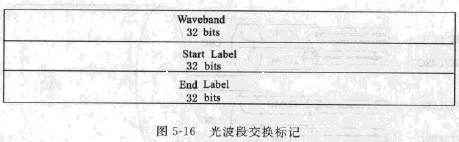

对于OXC设备来说，一次交换一组连续的光波长可以有效地减少单个光波长的波形失真，提高业务的传输质世。这种光波长组的交换可用光波段交换标记来表示，其标记格式如图5-16所示。

　　3）建议标记
传统MPLS配置LSP是沿反方向进行的，上游节点必须等待下游节点的反愤标记来确定LSP的具体路径。这种反向配置LSP的方式不适于光链路，因为OXC设备需要通过光开关的切换来改变光连接，反向配置会造成很大时延。因此,GMPLS引人建议标记来快速建立光连接。
逑议标记由准备建立LSP通道的上游节点发出，告知下游节点建立这个LSP通道所希望的标记类型。这就可以让上游节点无需获得下游节点的反馈映射标记确认，而先对硬件设备进行配置，从而大大减少建立LSP通道所需的时间.同时也减少了LSP建立的控制开销。当然.既然是一种建议标记，LSP通道能否最终建立还需由下游节点反馈的“标记影射消息”确定。如果下游节点发现本节点的可用资源可以满足建议标记的请求，则LSP可按上游节点的要求建立起来。反之，如果下游节点反饿不同于建议标记信息的“标记影射消息”，则上游节点必须根据该“标记影射消息”的内容重新配置LSP通道，造成需要更多的时间建立LSP。不过，由于GMPLS采用了在节点之间定时分发标记的方式，让网络上的每个节点都能实时地知道全网拓扑及资源的使用情况，从而在分发建议标记时做到有的放矢。建议标记可采用与请求标记类似的格式。
4）设定标记
设定标记用于限制下游节点选择标记的范围，这在光网络中非常重要。首先，某种类型的光设备只能传输和接收某一波段范围内的光波长；其次，有些接口没有波长转换能力，要求在几段链路上，甚至整条LSP上只能使用相同的波长；第三，为了减少波长转换时对信号波形的影响，设备一次只能处理有限个光波长；第四，一条链路两端的设备支持的光波长的数目和范围都不尽相同。

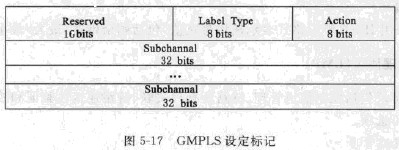

设定标记可以和请求标记同时发出，他可以将建立某个LSP所需的标记类型限制在一定范围内，下游节点根据设定标记中的信息有选择地接收标记,否则下游节点就必须接收所有符合要求的标记，从而造成LSP建立时间大大增加。设定标记的格式如图5-17所示。
