　　1.数字交换网络
数字交换网络可由时分接线器（T接线器）和空分接线器（S接线器）不同的组成而成，时分接线器完成时隙交换的功能，空分接线器完成PCM线路之间的交换功能。
　　(1)时分接线器

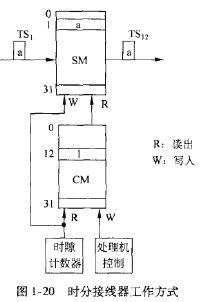

时分接线器的功能是完成一条PCM复用线上各时隙之间信息的交换，它由话音存储器（SM）和控制存储器(CM)所组成，如图1-20所示。话音存储器（SM）是用来暂时存储一帧的话音信息，控制存储器（CM）是用于对进行读（写）控制，即用来寄存话音时隙地址。SM和出入读写CM存储单元的数量取决于PCM复用线的时隙数。时分接线器的工作方式有输出控制和输人控制两种，现以输出控制方式为例说明时分接线器的工作原理。

图1-20中的T接线器的输入和输出线都是具有32个时隙的PCM复用线，则SM和CM的存储单元数均为32。如果用户A占用时隙KTSJ，用户B占用时隙12(TS12)，现A、B两个用户要相互通话。在A讲话时，就应该把TSi上的话音信息a交换到TS12上去。那么当时隙计数器计数到1时，就将信息a写入SM的1号单元内；该信息a的读出受CM的控制，必须在第12个时隙到来时读出，因此由处理机在CM的12号单元中写入1。当第12个时隙到来时，从CM的12号单元中读出“1”，它是SM的读出地址，立即读出SM第1号单元中的信息a，将a放到输出线上，从而完成了把TS,中的语音编码信息a交换到TSI2中去的任务。
　　(2)空分接线器（S接线器）
当接至数字交换网的PCM复用线为2条或2条以上时，就需要完成PCM复用线之间的交换。这一任务由空分接线器来完成。S接线器只能进行线路交换而不能进行时隙交换。

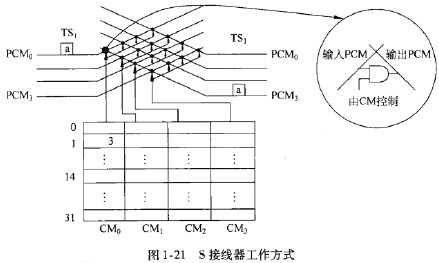

空分接线器主要由电子交叉点矩阵及控制存储器（CM)所组成，如图1-21所示。有n条复用线就有几个CM,每个CM控制它所连接的交叉点矩阵的开关。CM存储单元的数量取决于PCM复用线的时隙数。空分接线器中的CM对交叉点的控制有两种：输入线控制方式和输出线控制方式。现以输入线控制方式为例说明时空接线器的工作原理。

图1-21中有4条PCM复用线，每条PCM复用线上有32个时隙。对应每一条输入PCM复用线有一个CM，所以共有4个(^(0^~0^3)。以占据TSi时隙的话音信息a从PCM,线上经过S接线器后交换到PCM3线上为例，在TS,时，处理机在CM。的第1号单元中写人3，即CM的单元号与时隙号相对应，CM的单元中写入的内容是输出PCM复用线的线路号。之后在每帧的时间内，CM。控制交叉点“03”（输入线PCM。与输出线PCM3的交叉点）闭合，就把输入PCM。，TS,中信息a传输至输出PCM3、TS,中去，实现了线路交换。
(3)STS数字交换网络

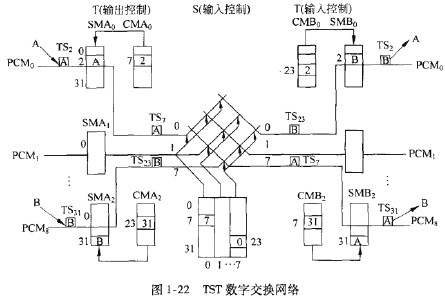

TST数字交换网络是三级交换网络，两侧为时分接线器，中间的一级为空分接线器，如图1-22所示。

网络中有8条输入PCM线及8条输出PCM线，每线包含32个时隙，每条输入PCM线接至一个T接线器（称为输入T级），输人T级采用输出控制方式；每条输出PCM线从输出T级接出，输出T级采用输入控制方式。中间级S接线器包含8x8的交叉矩阵和8个32存储单元的CM，采用输人线控制方式，分别连接到两侧的T接线器。
现以PCM。的TS2中的话音信息A与PCM7的TS31中的话音信息B通话为例，说明TST交换网络的工作原理。因为数字交换机中通话路由是单向四线制的，因此应分别建立A-B和B-A两条通话路由。
由A-B方向，PCM。的TS2到输人T级，在182到来时，该时隙的话音信息A被写入SMA。的第2号单元；由处理机寻找到一个空闲的内部时隙TS7，则在输入T级的CMAq中第7号单元中写入SMA。的地址：2；中间S级的CM。中的第7号单元写入出线PCM7的线号：7；在输出T级的CMB7中第7号单元写入SMB7的地址：31。这样便可在TS7时读出输入T级SMAfl中第2号单元的话音信息A;S级在CM。的控制下，闭合交叉点07，将信息A送至输出T级，输出T级把话音信息A送至SMB7地址为31的存储单元，然后在TS31时读出A送至0贼7的1831,这个过程每帧完成一次，从而实现A-B方向的通话。
由B-A方向时，话音传输与A-B方向相似，只是内部时隙改为TS23，这里不再赘述。
内部时隙的选择常采用“反相法”，所谓反相法就是正反向路由相差半帧时隙。本例一帧为32个时隙，半帧即16个时隙，所以当A-B方向选用内部时隙为7时，方向的内部时隙就采用7+16=23时隙。“反相法”的好处是在A-B方向找到空闲时隙时，也就决定了B-A方向的内部时隙，减少了空闲时隙测选工作的工作董。
在程控数字交换机中还有许多其他类型的交换网络，例如TSST、TSSST、TSSSST和STS、SSTSS等网络都是以T接线器和S接线器为基础组合连接而成的，其1：作原理与TST网络是相似。
