1.5.3 局间随路信令

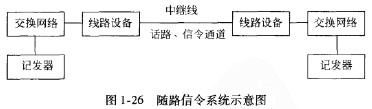

在此主要介绍“中国No.1”信令系统的局间信令。局间随路信令主要分为线路信令和多频记发器信令两大类。图1-26为随路信令系统示意图。

　　1.线路信令
线路信令又叫做监视信令或状态信令，用于监视局间中继线上的呼叫状态（如示闲、占用、复原等）。局间线路信令一般都没有检错能力，采用逐段转发的传送方式。
数字型线路信令通过PCM30/32路系统的复帧中F,F15子帧的第16个时隙(TSl6)来传送。每一话路的两个传输方向各有a、b、c、d共4位码可供线路信令编码，一个TS16可同时传送两个话路的标志信息，第16时隙的信号格式如表1-4所示。

F0帧中，0000表示复帧同步码；X为备用比特，未用时置1;Y为复帧失步告警比特，Y=0,表示正常，Y=l,表示复帧失步告警。

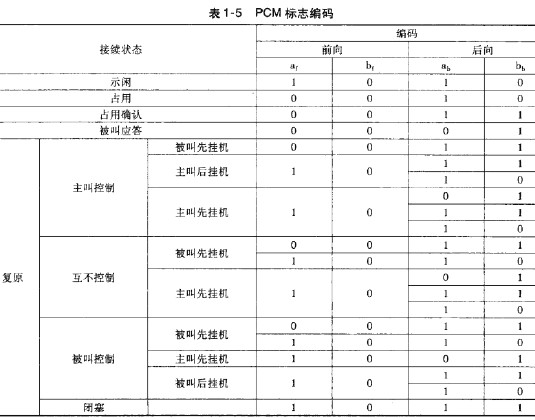

根据30/32路PCM系统传送信号的编码格式，考虑到目前我国电话通信网线路信令的容量，前向信令采用af、bf两位码，后向信令采用ab、bb两位码。表1-5为市话局至市话局数字线路信号编码。
