初级通信工程师考试公共信道信令简介

　　1.5.4 公共信道信令简介

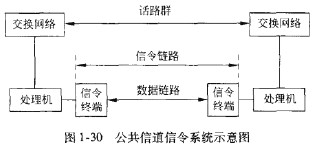

公共信道信令是将交换机之间各条话路的呼叫控制信令，集中在一条公共信令的数据链路上进行传送，如图1-30所示c公共信道信令方式具有明显的优点，越来越多地被应用于电话通信网中。

与随路信令相比较公共信道信令有如下优点：
信令容量大，便于增加各种新的业务信令、网络管理和维护管理等信令。
信令传送速度快，呼叫接续时间大大缩短。
经济合理，一条公共信道信令数据链路可传送多条话路的业务信令，设备成本可显着降低，同时随着话路接续时间的缩短，提高了话路的利用率。
信令与语音分开传送，给信令的变动带来很大灵活性。
传送非话业务能力强，能提供网络集中服务信令（如网络管理、网络维护、集中计费等信令），有利于网络集中管理和维护。
提供了与其他数据网互联的可能性。
Na7信令方式是一种国际性的、标准化的通用公共信道信令系统，适用于综合数字网；能满足通信网中传送呼叫控制、遥控、维护管理信号和传送处理机之间的事务处理信息的要求；提供了可靠的差错控制手段，使信息按正确的顺序传送而不致丢失或重复，以保证接收到的消息无差错；能满足多种通信业务的要求，如电话网、智能网和综合数字网等。
1.No.7信令系统的功能级结构

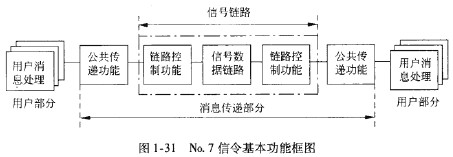

No.7信令系统实际上也是一种数据通信网络，符合计算机开放系统互连参考模型(0S1)。可将其基本功能划分为公共的消息传递部分（MTP)和适合不同用户的独立用户部分(UP)两部分。如图1-31所示。其中消息传递部分的功能是为正在通信的用户功能之间提供信号信息的可靠传递；而用户部分的功能是使用消息传递部分传递功能的功能实体，如电话用户部分（IUP)、数据用户部分（DUP)、ISDN用户部分（ISDN-UP)等。

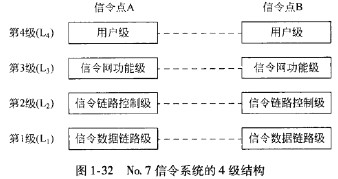

No.7信令系统的组成按功能级的概念可进一步将消息传递部分中具体功能不同的部分划分为3级。这样，消息传递部分构成No.7信令系统的第1、2、3功能级，再加上用户部分便构成No.7信令系统的4级结构，如图1-32所示。

1)第1级：信令数据链路级。
信令数据链路级与OSI体系结构的物理层对应，它产生和接收物理信道的信令，是传送信令的双向数据通路，这一级规定了信令数据链路的物理、电气和功能特性，确定了与数据链路的连接方法，包括模拟和数字两种信令数据链路。在数字的信令数据链路中，规定采用64kb/s速率，在模拟的频分复用传输系统的信令数据链路中，采用4.8kb/s速率，SS7信令方式可以自由使用这两种类型。
　　2)第2级：信令链路级。
信令链路级与OSI第二层紧密相关，它负责把信令无差错、依次发送到相邻的信令点，功能包括错误控制、恢复和保护信令消息的正确序列。这一级以“信令单元”的方式传送,它包括来自第3级的信令部分和第2级产生的信令。
信令链路级的主要功能如下：
用标志码(01111110)为信令单元定界，即表示上一信令单元的结束，也表示下一信令单元的开始。
用“位填充”（比特填充）的方法，防止伪标识码的产生。
在每一个信令单元中加校验序列进行循环冗余差错校验，采用ITU-T建议的生成多项式：G(X)=X,6+X12+X5+10。
用信令单元的顺序控制和重发方法进行差错矫正。
用信令单元差错率监视方法检测信令链路的故障，并进行恢复。
　　3）第3级：信令网功能级。
信令网功能级规定在信令点之间传递消息的功能和程序，这些功能和程序对每一条信令链路多是公共的。该功能在信令链路和信令转接点有故障时，进行信令网的重新组合，以保证可靠地传送信令消息。信令网功能包括信令消息处理和信令网管理两部分。
信令消息处理功能是将实际需要传送的消息送至相应信令链路或用户部分（例如TUP、ISUP等）。消息处理功能由消息路由选择、消息鉴别和消息分配组成。
信令网管理功能是在预先确定的有关信令网状态数据和信息的基础上，控制消息路由和信令网的结构，以便在信令网出现故障时，可以控制信令网重新组合，以维持和恢复消息信令单元正常传递的能力。故障形式包括信令链路和信令点不能工作或由于拥塞使可达性（利用度）降低。信令网管理由信令业务量管理、信令链路管理和信令路由管理组成。
4）第4级：用户部分功能级。
这一级由不同的用户部分组成，每一用户部分规定系统内某种用户专用的信令系统的功能和过程。例如有电话用户部分（IUP）、数据用户部分（DUP）、ISDN用户部分（ISDN-UP）与操作维护用户部分（OMUP）等。
