　　1.No.7倍令单元格式

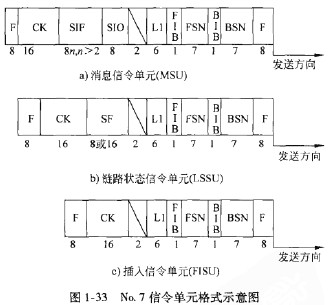

No.7信令方式的信令都是以信令单元的形式在信令链路上传送。每个信令单元由用户部分产生，它由可变长度信令信息字段和固定长度的其他各种控制字段所组成。图1-33是No.7信令单元格式示意图，规定了以下3种形式的信令单元。

1）消息信令单元（朋313):用于传送来自用户部分的信令消息；MSU的长度是可变的。如图8-13a所示。
2）链路状态信令单元（1-311）:用于提供信令链路状态信息，信令单元中的状态域（SF）用于表明链路状态（如正常、各种故障等），以便完成信令链路的接通和恢复。该单元是信令网功能级根据链路状态提供的，并由第3级信令链路管理功能控制。LSSU的长度是固定的。如图8-13b所示。
3）插入信令单元”（1311）:当信令链路中无消息信令单元和链路状态信令单元时，就发送该信令单元来填补，用于传送前后向次序号以及校验位，以保持信号链路的正常工作。FISU的长度也是固定的。如图8-13c所示。
以上3种信令单元的区分由信令单元中所包含的长度表示码（LI）的内容来决定。
插入信令单元，其长度表示码U=0。
链路状态信令单元，其长度表示码LI=1或2。
消息信令单元，其长度表示码U>2,可在3-63范围内变化。
信令单元中各字段含义如下。
F：标志码，固定码型011U110，用于每个信令单元的开头和结尾，以识别起点。
BSN：后向序号码，用于表示接收证实信令单元的序号，占7比特，序号为1-127，循环使用。
BIB：后向指示比特，占1比特，其值反转时，表示接收到的消息信令单元出现差错，要求发送端重发该信令单元。
FSN：前向序号码，用于表示被传送消息信令单元的序号，占7比特，序号为1-127，循环使用。
FIB：前向指示比特，占1比特，表示是否需要重发，若传递的消息信令单元无差错，则发送端的FIB应与从接收端收到的后向指示比特BIB-致，否则，传递过程当中出现差错，发送端应重发该信令单元。
BSN、BIB、FSN、FIB用于差错校正，完成信令单元的顺序控制、证实、重发功能。
LI：长度表示码，指示LI与CK之间的八位位组个数，用于区分三种信令单元。
CK：16比特校验码，用于差错控制。
以上为三种信令单元共有的部分，由第2级信令链路功能处理。
SF：状态标志，标志末端链路的T作状态，它是链路状态信令单元的主要组成部分。
SIO：业务信息字段。
SIF：信令信息字段。
S10、SIF：消息信令单元的主要组成部分。
公共信道信令系统的信令信息种类很多，包括监视信令、地址信令和操作管理信令等各种业务信令多需通过该信令系统进行传送。由于公共信道信令系统具有容量大、传递速度快等突出优点，为开放新业务和提高通信网效率及适应ISDN或其他新型网络的发展奠定了基础。
