初级通信工程师考试实现网同步的方式

初级通信工程师责任编辑：wwxxjj7384 2013-11-27

摘要：初级通信工程师考试实现网同步的方式：在由数字交换局（包括发、收和转接数字交换机）和数字传输设备所组成的数字通信网中，要使整个通信网的各交换局有效地进行交换与转接，就必须使各交换局的时钟频率和相位统一协调，保持一致，这就是网同步。

1.6 数字同步网和网同步
在由数字交换局（包括发、收和转接数字交换机）和数字传输设备所组成的数字通信网中，要使整个通信网的各交换局有效地进行交换与转接，就必须使各交换局的时钟频率和相位统一协调，保持一致，这就是网同步。
1.6.1 实现网同步的方式
实现网同步的方式主要有3种，即准同步方式、主从同步方式和相互同步方式。
1.准同步方式
准同步又称独立同步方式。各交换局独自设立自己的时钟，依靠本身时钟的准确性，来保证两局间的时钟频率相差不超过规定的范围，以达到同步的目的。为达到上述要求，对时钟的精度就要求很高，一般采用高精度的铯（或铷）原子钟，它的频率精度为1这种方式网络结构简单，交换局间不需要有控制信号来校准时钟精度，不受其他交换局时钟障碍的影响，工作稳定、可靠，网络的增设和变动都很灵活。但由于铯原子钟价格昂贵，寿命短，一般国内网不采用，它主要在国际局之间采用，即在各国数字网之间采用。
2.主从同步方式
主从同步方式又可分为简单主从同步方式和等级主从同步方式两种。
(1)简单主从同步方式

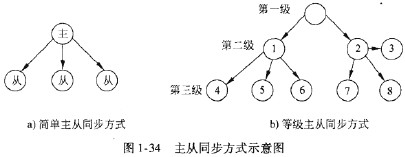

在数字通信网中选择一个交换局为主局，主局以外的各交换局均为从局。主局内设置一个髙精度的铯（或铷）原子钟，以它作为时基标准，即作为基准时钟，通过数字信道（也称数字链路)传送定时基准信息，用它来强制各从局的晶体时钟与主局的基准时钟同步。这种关系还可逐级下推，使整个数字通信网内所有交换局时钟都统一于主局基准时钟的频率，从而达到网同步，其示意图见图1-34a。
主从同步方式的优点是结构简单、经济，但可靠性较差。一旦主局的基准时钟或链路出现故障，则从局只好依靠自己精度不高的时钟工作，由于得不到定时基准信息，可能会导致全网或局部丧失网同步的能力。

　　(2)等级主从同步方式
其示意图见图1-34b，它将各交换局的时钟分成几个等级，每一级设置两个以上的基准时钟，当主局基准时钟发生故障时，就由另一个同等级的交换局时钟代替。如图中主局①基准时钟发生故障时，就由同级的②局经备用链路向下级时钟提供时钟；②局时钟发生故障时，可由③局经备用链路向⑦⑧从局提供时钟。
为了进一步提高网同步的可靠性，从局时钟可采用软件控制频率、频率记忆技术，使其具有存储输人主时钟频率信息的功能。在有频率记忆功能的从局中，从局时钟虽仍取自主局时钟，但不是直接取自主局时钟的瞬时值，而是取自它在若干时间内的平均值，这会使从局时钟频率更加稳定，不需要紧紧跟踪主局时钟，这种办法称为“松耦合”。
采用上述措施后，一旦主局输人的时钟信息消失，从局仍能在一段时间内以主时钟信息消失前所存储的频率工作，这段时间可达数天之久，有足够时间修复故障，而不需要配置许多备用链路。
主从同步方式的明显的优点是结构简单、成本较低，特别适用于汇接式通信网，并有利于不同制式的数字程控交换机在同步功能上的配合，常被用于国内数字通信网。
　　3.相互同步方式
在数字通信网内不设主时钟，各交换局都有自己的时钟，并且相互连接，它们无主、从之分。各交换局的时钟频率互相控制，互相影响，最后都调整到同一频率，这个平均值是由每一个局和其他局相连通时根据频率相差值求出。因此任何个交换局发生故障就只停止本局工作，不会影响全则1-35观同步方式示细网。图1-35为相互同步方式示意图。
