通信工程师互联网技术QoS策略控制解决方案

  5.10.3 QoS策略控制解决方案
  在策略控制QoS的环境中，当数据报到达网络设备，策略控制机制先将其分类，然后标记和记录数据报,接着进行流量整形，最后加人排队队列，在数据报调度器的调度下发送。

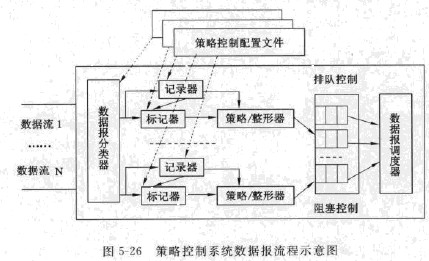

  图5-26是策略控制系统数据报流程示意图，各组成部分的功能介绍如下：

  ①数据报分类器通过将数据报报头与过滤器比较来确认数据报。一旦数据报与过滤器中的某条记录匹配,它才在策略配置文件的监控下进人记录器和标记器,进行下一步的处理。
  ②记录器用来比较实际的流量和策略控制定义的流量，起到了控制网络传输速度的作用。
  ③标记器是和记录器结合起来使用的。它使用双速率三色标记器（TwoRate Three Color Marker,TRTCM)描述流人速度，从而决定数据报是应该被丢弃、整形还是在一个优先级较低的队列中排队。
  ④策略器的功能是使用记录器的信息决定流人的数据报是应该被缓冲还是整形。整形是指通过缓冲的方法保持恒定的流出速度。常用令牌桶算法(token bucket algorithm）整形流人的数据。
  ⑤不同的数据报有不同的优先级别.因此需要建立不同优先级别的队列。设备的内存和缓冲区总是有限的，于是始终会出现队列满的情况。这时就需要有选择的对数据报进行丢弃。
  ⑥数据报调度器从队列中有选择的取出数据报，然后输出。
  常见的调度算法有加权循环（WRR,Weighted Round Robin)、加权公平排队（WFQ,Weighted Fair Queuing)、CBQ(Class Based Queuing)。WRR循环搜索队列，搜索的频率与该队列的权值有关。WFQ计算数据报从到达队列到从队列输出的时间，根据计算结果选择数据报。CBQ对较高优先级别的队列W予服务时间，很多商业产品中使用这种算法。
  策略控制的关键是策略规则的指定.一般说来，可以将网内的流量分为5类：数据传输、视频/音频流、交互的视频/音频流、关键业务应用、基于Web的应用。不同的流最类型要求不同的服务质量。
  QoS策略控制是当前网络管理的新方向。具体的QoS环境需要不同的QoS策略控制解决方案，许多网络设备生产厂家都在积极开发基于策略控制的新管理平台。随着策略控制标准化的逐渐形成?策略控制必将拥有更广大的发展空间，为人们提供更佳的网络服务。
