  1.1.4 网络分层模型
  随着科学技术的发展，通信的范围越来越大，这就需要更多的通信网络和通信设备间都能够互通互联。为了保证各网络与设备有良好的互通性,降低设计的复杂度，人们引人了分层参考模。
  为了使各种计箅机在世界范围内互联成网，国际标准化组织（ISO，International Standards Organization)在1978年提出了一套非常重要的标准框架，即开放系统互联参考模型OSI/RM，(Open System Interconnection Reference Model)，简称（OSI。这里,“开放”的意思是：只要遵循（OSI标准，一个系统就可以和位于世界上任何地方的、遵循同一标准的其他任何通信系统进行通信。
  现在，OSI模型已成为通信界，尤其是网络界共同遵守的标准。许多主要的协议（如TCP/IP)和网络（如X.25,FR,ATMJnternet等）均有相应的参考模型标准，这大大提高了导入新技术的方便性及对各种通信网（电话网、X.25、局域网及Internet等)的适应性。

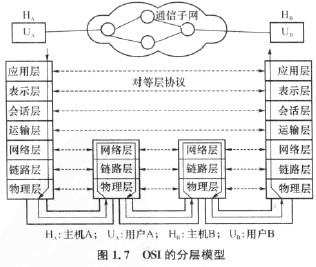

  OSI的参考模型具有七个层次?因此也将它称为分层模型，如图1.7所示。

  OSI各层的主要功能如下：
  1)物理层
  物理层与通信媒介直接相连，其功能是提供用于建立、保持和断开物理接口的条件，以保证比特流的透明传输。物理层协议主要规定了计算机或终端与通信设备之间的接U标准，它包含接口的物理、电气、功能与规程四个方面的特性。
  物理层传送的基本单位是比特，又称位。
  2)数据链路层
  数据链路层是OSI的第二层，简称链路层。它主要负责数据链路的建立、维持和拆除，并在两个相邻节点的线路上，将网络层送下来的信息（分组)组成帧传送，每一帧包括一定数址的数据和一些必要的控制信息。为了保证数据帧的可靠传输，数据链路层应具有差错控制功能。在传送数据时，若接收节点检测到所接收数据中有差错，就要求发送端重发，直至该帧被正确接收。同时，数据链路层还应具备简单的流tt控制功能，以防止接收缓存器容董不够而产生溢出。这样，链路层就把一条有可能出错的实际物理链路转变成让网络层向下看起来好像是一条不出差错的链路，实现了在不可靠的物理链路上进行可靠的数据传输的功能。
  数据链路层传输的基本单位是帧。常用的数据链路层协议是ISO推荐使用的高级数据链路控制（HDIXX High-level Data Link Control）规程。它是面向比特传输控制规程。
  3)网络层
  网络层又叫通信子网层，主要用于控制子网的运行。网络层将从高层传送下来的数据打包，再进行必要的路由选择、差错控制、流世控制以及顺序检测等处理，使发送端用户的运输层所传下来的数据能够准确无误地按照地址传送到目的用户的运输层。
  网络层的主要任务是路由选择、数据包的分段和电组以及拥塞控制等。
  值得指出的是:根据网络类?的不同，网络层可以不存在。例如对于由广播信道所构成的通信子网，由于不存在路由选择问题，故一般不需要网络层。对于一个通信子网来说，第三层即网络层是它的较高层。
  网络层所传送的信息的基本单位叫做分组或者包。
  4)运输层
  运输层位于开放系统互联模型的第四层，它是衔接通信子网（由物理层、数据链路层及网络层构成)和资源子网（包含会话层、表示层及应用层）的桥梁，起到承上启下的作用。运输层对高层用户起到了屏蔽作用，使高层用户的同等实体在交互过程中不会受到下层数据通信技术细节的影响。
  运输层的任务就是根据子网的特性最佳地利用网络资源，并根据会话实体的要求，以最低费用和较高可靠性在两个端用户（即发端用户和收端用户）的会话层之间建立一条运输连接，以透明方式传送报文，或者说，运输层为会话层提供了一个可靠的端到端的服务。运输层智能存在于端系统用户中，又称端一端层。
  运输层的主要功能是建立、拆除和管理端系统的会话连接。这种连接是会话实体之间的一种逻辑信道。（OSI规定运输层提供0-4共五类协议，以适应不同的网络特性，满足会话层提出的服务质量要求。这类是最简单类，适用于可靠型的网络，其协议不存在排序、流量控制和错误检测等方面的处理，只是让信息直接穿过;4类的服务质量较高。为了保证服务质欢，运输层对数据进行分段/合段或者分割/拼接等处理,组成运输层报文，并选择合适的服务等级，以适应高低层通信之间的差异;类似地，为了适应低层提供的不同服务质量/有时要进行复用/解复用，合路/分路等处理，同时，也要进行端到端的流童控制。
  运输层传送的信息的基本单位是分段报文。
