华为认证知识点：配置QOS复杂流分类

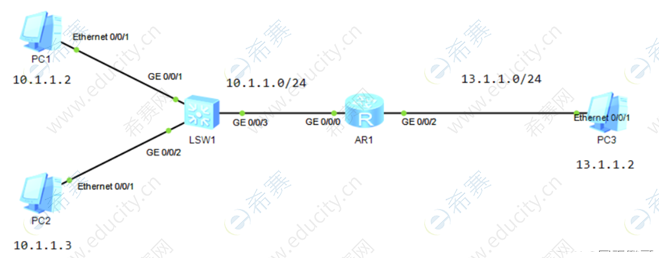

实验需求:PC1和PC2属于10.1.1.0/24网段，要求在AR1上使用复杂流分类，将PC1的流量的DSCP值映射为AF41（34），PC2的DSCP值映射为EF（46）。

步骤1：配置IP地址

[AR1]interface  g0/0/0

[AR1-GigabitEthernet0/0/0]ip address  10.1.1.1 24

[AR1]interface  g0/0/2

[AR1-GigabitEthernet0/0/2]ip address  13.1.1.1 24

步骤2：在AR1配置MQC实现复杂流分类

（1）配置ACL匹配PC1和PC2的流量

[AR1]acl  2000

[AR1-acl-basic-2000]rule  permit  source  10.1.1.2 0

[AR1]acl  2001

[AR1-acl-basic-2001]rule  permit  source  10.1.1.3 0

（2）创建PC1和PC2的流分类，并调用acl

[AR1]traffic classifier  pc1 //创建流分类，命名为pc1

[AR1-classifier-pc1]if-match acl  2000 //配置条件语句，调用acl 2000

[AR1]traffic classifier pc2

[AR1-classifier-pc2]if-match  acl 2001

（3）创建PC1和PC2的流行为，并重标DSCP的优先级

[AR1]traffic behavior pc1

[AR1-behavior-pc1]remark dscp af41 //将dscp值重标记为AF41

[AR1]traffic behavior pc2

[AR1-behavior-pc2]remark dscp ef

（4）创建流策略，管理相应的流分类和流行为

[AR1]traffic policy RM //创建流策略命名为RM

[AR1-trafficpolicy-RM]classifier pc1 behavior pc1 //将流分类pc1关联到流策略pc1

[AR1-trafficpolicy-RM]classifier pc2 behavior pc2

最终能实现的效果是，当10.1.1.2的流量被匹配到后会将其dscp的数值重标记为AF41，当10.1.1.3的流量被匹配到后会将其dscp的数值重标记为EF。

步骤3：在接口调用流策略

[AR1]interface  g0/0/0

[AR1-GigabitEthernet0/0/0]traffic-policy RM inbound

步骤4：测试并在AR1的G0/0/2口抓包查看结果

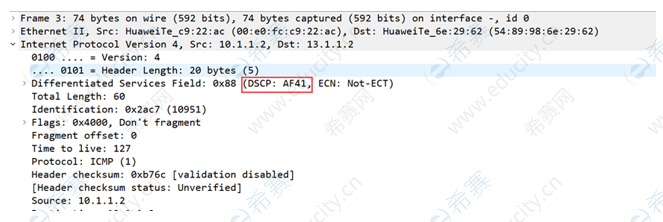

PC1 ping PC3

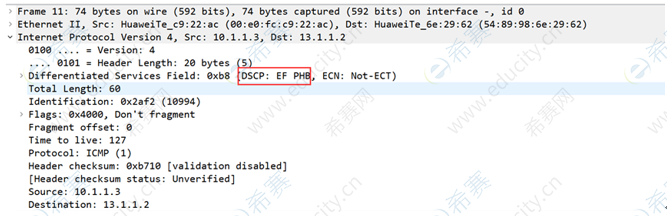

PC2 ping PC3

通过以上输出可知，PC1的流量DSCP值被重标记为AF41,PC2的流量DSCP值被重标记为EF。
