       电力线的选择

       通信局(站)使用的电力线，按照使用电压种类可分为交流和直流两类。交流电力线除用于整流器外，用于通信负荷的较少。直流电力线除用于直流应急照明外，用于非通信负荷的较少。而电力线选择包括型号选择和截面选择两个方面。交流电力线多按照允许电流进行选择和使用。而直流电力线多由线路电压降决定，因而在使用中发热量小，使用寿命也比交流电力线长。

       1.电力线选择的一般原则

       ①高压柜出线、低压配电设备的交流进线宜按远期负荷计算，并据此选择导线型号与规格;低压配电屏的出线应按被供负荷的容量计算，并据此选择导线型号与规格。

       ②自备发电机组的输出导线，应按其输出容量选择导线型号与规格。

       ③按满足电压要求选取直流放电回路的导线时，直流放电回路的全程压降不应大于下列值：48V电源为3.2V;24V电源为1.8V(原有窄范围供电系统)或2.6V(新建宽范围供电系统)。

       ④采用电源馈线的规格，应符合下列要求：

       通信用交流中性线应采用与相线相等截面的导线。

       直流电源馈线应按远期负荷确定。当近期负荷与远期负荷相差悬殊时，可按分期敷设的方式确定，设计时应考虑将来扩装的条件。

       接地导线应采用铜芯导线;机房内的交流导线应采用阻燃型电缆。

       2.直流电力线截面的选择与计算

       直流供电回路电力线，包括除远供电源架空线以外的所有电力线，如电池组至直流配电设备，直流配电设备至整流器、通信设备、电源架，安装在交流柜上的事故照明供电、电力系统控制回路线等。直流供电回路可按允许压降法确定电力线截面积，方法如下。

       (1)电流矩法

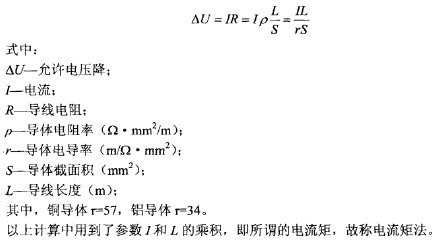

       电流矩法以欧姆定律为依据计算，公式如下：

       (2)固定压降分配法

       固定压降分配法在直流供电系统中最为常用，把要计算的直流供电系统全程允许压降的数值，根据经验适当分配到各压降段上，从而计算各段导线截面积，如先后计算的两段所得的导线截面积显然不合理时，应适当调整压降分配后再重新计算。每段的计算采用电流矩法。

       (3)最小金属用量法

       最小金属用量法是从节约有色金属着眼的一种导线选择方法。此方法不常用，在此不作介绍。

       3.交流电力线截面的选择与计算

       交流电力线指的是配电工程中的低压电力线，其导线截面积的选择与计算问题一般有以下三种。

       (1)按机械强度允许的导线最小截面选择

       导线在安装和使用过程中要受到外力的影响，另外导线本身也有自重，这样就要受到多种张力的作用。如果导线不能承受这些张力的作用，就容易折断。因此，选择导线时必须考虑导线的机械强度，不过由此而决定的导线截面对电源站供配电系统而言，一般勿需计算，只需按最小允许截面进行校验就行了。

       (2)按允许温升来选择

       由于导线存在自身阻抗，通过电流就要发热，截面相同的导线，通过电流越大，导线发热越大。如果导线的发热超过一定的限度，其绝缘就会迅速地老化和损坏，严重时会引发电气火灾，因此必须对导线、电缆的温升程度作限制，也就是对导线、电缆的载流量作限制。导线和电缆(包括母线)在通过正常最大负荷电流时达到的发热温度，不应超过其正常运行时的较高允许温度。

       按发热条件选择三相电路中的相线截面时，应使其允许载流量不小于通过相线的计算电流。所谓导线的允许载流量，就是在规定的环境温度条件下，导线能够连续承受而不致使其稳定温度超过规定值的最大电流。如果导线敷设点的温度与导线允许载流量所采用的环境温度不同，则导线的允许载流量应乘以温度校正系数。按规定，选择导线(包括母线和绝缘导线)所用的环境温度：室外，采用当地热门月平均最髙气温;室内，取当地热门月平均最髙气温加5-C.而选择电缆所采用的环境温度：室外电缆沟，取当地热门月平均较高气温;室内电缆沟，取当地热门月平均较高气温;采用电缆隧道或土中直埋方式的，取当地热门日平均较高气温。

       对于铜线，其允许载流量约为相同截面铝线允许载流量的1.3倍，因此可利用铝导线的载流量表经过换算得到其值。

       必须注意，按发热条件选择的导线和电缆截面，还必须校验它与保护装置(熔断器或低压断路器的过流脱扣器)配合是否得当，而不允许发生导线或电缆已经过热或起燃而保护装置不动作的情况，否则应改进保护装置，或者适当加大导线或电缆的芯线截面。

       (3)按允许电压损失选择

       由于线路存在着阻抗，故在负荷电流通过线路时要产生电压损耗，即电压损失。线路越长，负荷电流越大，导线越细，电压损失就越大。电压损失的大小直接决定了用电设备能否正常工作，因此对各种线路都规定了允许的电压损失范围。按规定：高压配电线路的电压损失，一般不超过线路额定电压的5%;从变压器低压侧母线到用电设备端的低压线路电压损失，一般不超过用电设备额定电压的5%;对视觉要求较高的照明线路为2%-3%。在选择导线的截面时，必须使其上的电压损失不要超过规定的要求值。

       在实际设计计算中，低压动力线因其负荷电流较大，一般应按发热条件来选择截面，再校验其电压损失和机械强度。低压照明因其对电压水平要求较高，一般先按允许电压损失条件来选择截面，然后校验其发热条件和机械强度。
