10.3.2 光纤通道基本结构
光纤通道存储系统是一个包括服务器、存储设备、交换机，用光纤通道电缆连接成的网络，如图10-6所示。

其中，节点就是需要发送或接收数据的服务器或实际存储数据的设备。交换设备是光纤通道交换机和集线器等。存储设备/交换设备与光纤电缆连接还需要一种接口，通常在存储设备（服务器或计算机）总线扩展插槽上安装一种适配卡，适配卡上有与光纤电缆直接连接的接口，如图10-7所示。

光纤通道标准定义了服务器或存储设备与光纤通道电缆之间，交换结构与光纤通道电缆之间连接的接口特性，以及各种设备之间的通信协议。
设备与光纤电缆连接的连接处称为端口，端口可分为以下5种。
(1)Nn是服务器或存储设备上与交换机、其他服务器、存储设备连接的端口。
(2)L口是光纤通道环状结构中，设备与环连接的端口。L口又分为两种：NL口与FL口。NL口是指服务器或存储设备与环连接的端口。FL口是指光纤通道交换机与环连接的端口。
(3)F口是光纤通道交换机上与服务器或存储设备连接的端口。它们只能与其他N口连接。
(4)E口是光纤通道交换机上与其他光纤通道交换机连接的端口。它们只能与其他E口连接。

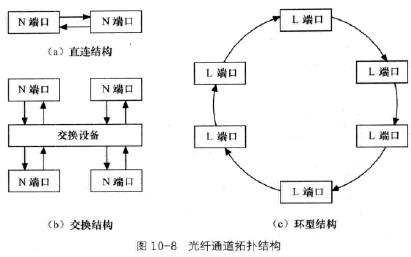

光纤通道存储系统网络拓扑结构主要有三类：直连结构、交换结构和环型结构，如图10-8(a),(b),(c)所示。
