1.光纤通道协议FC-2
FC-2负责接收FC-1层的数据或向FC-1层发送数据，发送端和接收端的FC-1层之间接收或传递的是帧、倾序列、帧交换和数据包。
FC-2层定义了4种数据传输单位。
帧：这是FC-2中的基本传输单位，一帧最多包括2112字节。
帧序列：由一个或多个帧的组成。
帧交换：由一个或多个帧序列组成。
数据包：由一个或多个帧交换组成。

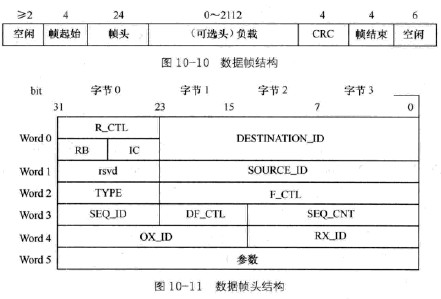

数据帧由帧起始（SOF)、帧头（frameheader)、负载（payload)、冗余校验码（CRC)和帧结束组成。顿起始、冗余校验码和帧结束都由一个传输字组成，帧头由6个传输字组成。负载最多有537个传输字（2112字节)，帧头包括帧的起始地址SOURCEID和目的地址DESTINATIONJD,即发送和接收数据帧的端口的光纤通道地址。数据帧结、数据帧头结构如图10-10和图10-11所示。

当上层协议数据单位长度大于2112时，FC-2把其分割成几个数据帧，形成一个数据帧序列。一个数据顿序列内的所有帧都有一个统一的帧标识符SEQJD,数据帧序列内的每一个帧都有一个序列号SEQ_CNT。发送数据帧序列的N端口称为SI,接收数据顿序列的N端口称为SR。高层协议以帧序列为基本单位实现纠错。
帧序列是上层协议的一个数据单元，上层应用程序对数据的一个操作通常包括双向的几个数据单元的交换。FC-2用帧交换来定义上层协议的一个操作。帧交换由一个上层操作中的一个或几个顿序列组成，可能是两个N端口之间单向或双向的数据交换。一个帧交换中只能由一个帧序列处于活动状态。
FC-2还定义了一系列协译来管理FC数据传输操作。
(1)原语序列协议：用4表示连接的中断。
(2)交换机登录协议：用于N端口和交换机之间交换服务参数。
(3)N端口登录协议：用于两个N端口之间在开始数据传输之前交换服务参数。
(4)数据传输协议：用于描述光纤通道流控制传输高层协议的方式。
(5)N端口退出协议：用于N端口结束数据传输后要求从另一个端口退出，以便把使用的资源归还给该端口。
