5.7 IRF
IRF-Intelligent Resilient Framework，智能弹性架构。其基本的思想是：使多台设备互相连接起来，形成一个“联合设备”。无论在管理还是在使用上，都与单台设备类似。
IRF和原来通过NDP协议建立的堆叠有很大的区别。NDP堆叠只是使多台设备集中管理，但L2、L3转发还是和每台设备级联起来一样，即在每台设备上都要进行L2、L3转发。但IRF形成的“联合设备”L2、L3转发却可以做到和单台设备一样，即L2、L3转发只需要一次。因此，IRF需要对每台设备端口号进行重新排序，扩展了端口数量和交换机能力。另外，IRF中的某台设备故障并不会影响其他剩余设备的正常运行，从而大大增加了可靠性。

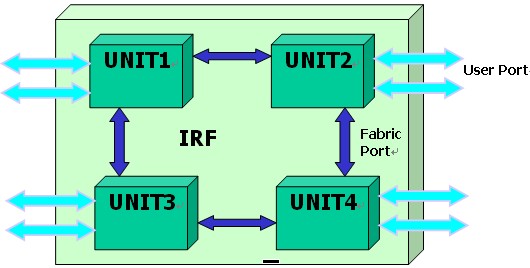

图35 IRF的组成

图35是一个IRF组成示意。IRF中每台设备称作一个Unit，多个Unit互联就组成了一个Fabric.内部互连的端口就称为Fabric Port，业务端口称为User Port。
IRF主要包含三个方面：DDM-Distributed Device Management分布式设备管理; DRR-Distributed Resilient Routing分布式冗余路由; DLA-Distributed Link Aggregation分布式链路聚合。
DDM是IRF的基本要求。外界可以将整个IRF Fabric看成一台整体设备进行管理。为了支持DDM，首先所有三层接口的IP地址都必须是全局有效的，也就是说，任何一个IP地址的配置将在所有UNIT上可见，通过任何一个IP地址即可以管理整个Fabric。用户可以通过CONSOLE、SNMP、TELNET、WEB等多种方式来管理整个IRF Fabric；
DDR，IRF的另一个重要特征。IRF Fabric的多个UNIT在外界看来是一台单独的三层交换机。IRF Fabric将作为一个整体设备进行路由功能和转发功能。Fabric内单个Unit发生故障时，路由协议和数据转发可以不中断。
DLA，分布式链路聚合可以使得在Unit之间实现流量的负载分担和链路备份，大大地提高了IRF的可靠性。

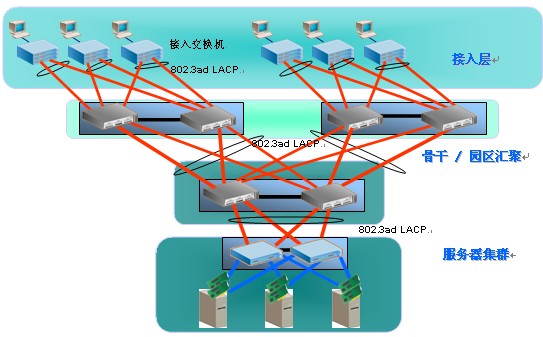

图36给出了IRF的典型应用。通过IRF的使用，使该网络的可靠性和交换机能力大大提高。
