1.1.4  通信网的拓扑结构
1．网状网

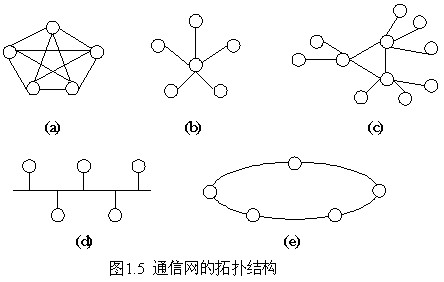

网状网的结构如图1.5(a)所示。它是一种完全互连的网，网内任意两节点间均由直达线路连接，N个节点的网络需要N(N-1)/2条传输链路。其优点是线路冗余度大，网络可靠性高，任意两点间可直接通信；缺点是线路利用率低，网络成本高，另外网络的扩容也不方便，每增加一个节点，就需增加N条线路。

网状结构通常用于节点数目少，又有很高可靠性要求的场合。
2．星型网
星型网的结构如图1.5(b)所示。星型网又称辐射网，该结构与网状网相比，增加了一个中心转接节点，其他节点都与转接节点有线路相连。N个节点的星型网需要N-1条传输链路。其优点是降低了传输链路的成本，提高了线路的利用率；缺点是网络的可靠性差，一旦中心转接节点发生故障或转接能力不足时，全网的通信都会受到影响。
通常在传输链路费用高于转接设备，可靠性要求又不高的场合，可以采用星型结构，以降低建网成本。
3．复合型网
复合型网的结构如图1.5(c)所示。它是由网状网和星型网复合而成的。它以星型网为基础，在业务量较大的转接交换中心之间采用网状网结构，因而整个网络结构比较经济，且稳定性较好。
由于复合型网络兼具了星型网和网状网的优点，因此目前在规模较大的局域网和电信骨干网中广泛采用分级的复合型网络结构，但应注意在设计时要以转接设备和传输链路的总费用最小为原则。
4．总线型网
总线型网的结构如图1.5(d)所示。它属于共享传输介质型网络，总线型网中的所有节点都连至一个公共的总线上，任何时候只允许一个用户占用总线发送或接送数据。该结构的优点是需要的传输链路少，节点间通信无需转接节点，控制方式简单，增减节点也很方便；缺点是网络服务性能的稳定性差，节点数目不宜过多，网络覆盖范围也较小。
总线结构主要用于计算机局域网、电信接入网等网络中。
