3.3.2  QPSK的调制原理

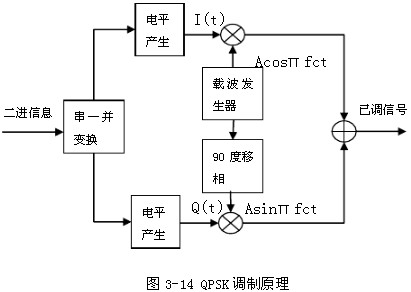

四相相位键控（QPSK）也称之为正交PSK，其调制及解调原理如图3-14所示。从图（3-11）中可以看出：如果输入的二进制信息码流（假设+1V为逻辑1，-1V为逻辑0）串行进入比特分离器，产生2个码流以并行方式输出，分别被送入I（正交支路）通道及Q（同相支路）通道，又各自经过一个平衡调制器，与一个和参考振荡器同频的正交的载波(sinωct和cosωct)调制形成了四相相移键控信号即得到平衡调制器的输出信号后，经过一个带通滤波器，然后再进行信号叠加，可以得到已经调制的QPSK信号。

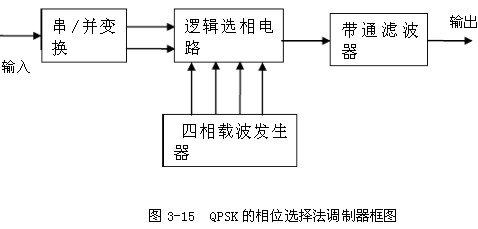

MPSK也可以采用其他方法实现调制。图3-15中给出QPSK的相位选择法调制器。在这种调制器中，载波发生器产生四种相位的载波，经逻辑选择电路，根据输入信息，每次选择其中一种作为输出，然后经带通滤波器滤除高频分量。显然这种方法比较适用于载频较高的场合，此时，带通滤波器可以做得很简单。

另一种调制方法是脉冲插入法，如图3-16所示。频率为4倍载频的定时信号，经两级二分频输出。输入信息经串-并变换逻辑控制电路，产生π2 推动脉冲和π推动脉冲，在π2 推动脉冲作用下第一级二分频多分频一次，相当分频链输出提前π2 相位，在π推动脉冲作用下第二级二分频多分频一次，相当于提前π相位。因此可以用控制两种推动脉冲的办法得到不同相位的载波。显然，分频链输出也是矩形脉冲，需经带通滤波才能得到以正弦波作载频的QPSK信号。

为了解决载波相位模糊度问题，与BPSK时一样，对于M进制调相也可以采用相对调相的方法，通常的做法是在将输入二进制信息串-并变换时，同时进行逻辑运算，将其编为多进制差分码，然后再用绝对调相的调制器实现调制。解调时，也同样可以采用相干解调和差分译码的方法 。
