3.2.1 FSK信号的产生
FSK信号的产生有两种方法,直接调频法和频率键控法。
1.模拟直接调频法
模拟直接调频法是用数字基带信号直接控制载频振荡器的振荡频率,直接调频法实现电路的方法有许多,典型方法是:当数字基带信号为正时(相当于“1”码X改变振荡器谐振回路的参数(电容或者电感的数值),使振荡器的振荡频率提高(设为f1);当数字基带信号为负时,改变振荡器谐振回路的参数(电容或者电感的数值),使振荡器的振荡频率降低(设为f2);从而实现了调频,这种方法产生的调频信号相位是连续的。最常用的方法是变容二极管调频电路。此实现虽然方法简单,但频率稳定度不高,同时频率转换速度不能太快。
2.频率键控法

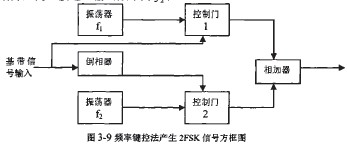

频率键控法也称为频率选择法,图3-9是它实现的原理框图。数字信号为“1”时,正脉冲使控制门1接通,门2断开,输出频率f1;数字信号为“0”时,门1断开,门2接通,输出频率为f2;
频率键控法产生的FSK信号频率稳定度可以做得很高并且没有过渡频率,它的转换速度快,波形好。频率键控法在转换开关发生转换的瞬间,两个高频振荡的输出电压通常不可能相等,于是UFSK(r)信号在基带信息变换时电压会发生跳变,这种现象也称为相位不连续,这是频率键控特有的现象。

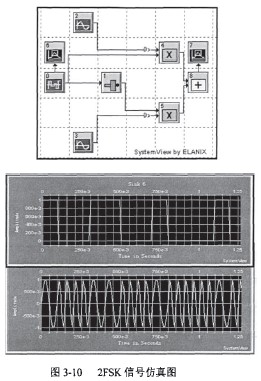

3.2.2 基于VC++语言的2FSK调制
基于VC++语言的2FSK调制信号实现程序(见附页C)
