5.3  电话网的网络结构
5.3.1  电话网的等级结构
网络的等级结构是指对网中各交换中心的一种安排。从等级上考虑，电话网的基本结构形式分为等级网和无级网两种。等级网中，每个交换中心被赋以一定的等级，不同等级的交换中心采用不同的连接方式，低等级的交换中心一般要连接到高等级的交换中心。在无级网中，每个交换中心都处于相同的等级，完全平等，各交换中心采用网状网或不完全网状网相连。
1．等级制电话网
就全国范围内的电话网而言，很多采用等级结构。在等级网中，它为每个交换中心分配一个等级；除了较高等级的交换中心以外，每个交换中心必须接到等级比它高的交换中心。本地交换中心位于较低等级，而转接交换中心和长途交换中心位于较高等级。低等级的交换局与管辖它的高等级的交换局相连，形成多级汇接辐射网即星型网；而较高等级的交换局间则直接相连，形成网状网。所以等级结构的电话网一般是复合型网。
在等级结构中，级数的选择以及交换中心位置的设置与很多因素有关，主要有以下几个方面：
各交换中心之间的话务流量、流向；
全网的服务质量，例如接通率、接续时延、传输质量、可靠性等；
全网的经济性，即网的总费用问题、交换设备和传输设备的费用比等；
运营管理因素；
另外还应考虑的幅员，各地区的地理状况，政治、经济条件以及地区之间的联系程度等因素。
2．我国电话网结构

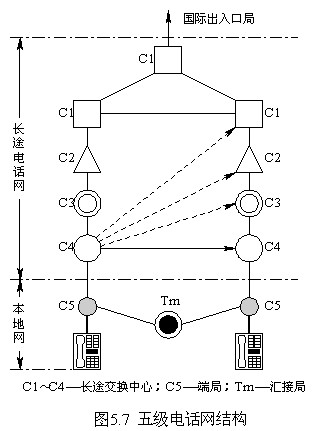

我国电话网目前采用等级制，并将逐步向无级网发展。早在1973年电话网建设初期，鉴于当时长途话务流量的流向与行政管理的从属关系互相一致，大部分的话务流量是在同区的上下级之间，即话务流量呈现出纵向的特点，原邮电部规定我国电话网的网络等级分为五级，包括长途网和本地网两部分。长途网由大区中心C1、省中心C2、地区中心C3、县中心C4等四级长途交换中心组成，本地网由第五级交换中心即端局C5和汇接局Tm组成。等级结构如图5.7所示。

这种结构在电话网中由人工到自动、模拟到数字的过渡中起了很好的作用，但在通信事业快速发展的今天，其存在的问题也日趋明显。就全网的服务质量而言，其问题主要表现为如下几个方面：
(1) 转接段数多。如两个跨地区的县用户之间的呼叫，须经C2、C3、C4等多级长途交换中心转接，接续时延长，传输损耗大，接通率低。
(2) 可靠性差。一旦某节点或某段电路出现故障，将会造成局部阻塞。
随着社会和经济的发展，电话普及率的提高，以及非纵向话务流量日趋增多，要求电话网的网络结构要不断地发生变化才能满足要求；电信基础网络的迅速发展使得电话网的网络结构发生变化成为可能，并符合经济合理性；同时，电话网自身的建设也在不断地改变着网络结构的形式和形态。目前，我国的电话网已由五级网向三级网过渡，其演变推动力有以下两个：
(1) 随着C1、C2间话务量的增加，C1、C2间直达电路增多，从而使C1局的转接作用减弱，当所有省会城市之间均有直达电路相连时，C1的转接作用完全消失，因此，C1、C2局可以合并为一级。
(2) 全国范围的地区扩大本地网已经形成，即以C3为中心形成扩大本地网，因此C4的长途作用也已消失。
三级网网络结构如图5.8所示。三级网也包括长途网和本地网两部分，其中长途网由一级长途交换中心DC1、二级长途交换中心DC2组成，本地网与五级网类似，由端局DL和汇接局Tm组成。
