　　3.3.3 无线局域网的网络结构
IEEE802.11标准中定义了两种组网模式，分别是ad-hoc模式和infrastructure模式i此外，从网络拓扑结构来看，无线局域网又可以分为独立式无线局域网和非独立无线局域网。
（1）Ad-hoc模式和Infrastructure模式
IEEE标准中把Ad-hoc模式定义为Independent Basic ServiceSet(IBSS)，它实际为一种点对点模式，如图3-5所示。在这种模式下，任何一个用户都能够与其他用户在通信范围之内通过无线网卡直接通信,它是一种无线网卡与无线网卡之间的通信方式，对于小型的无线网络来说，这是一种比较方便的连网方式，最多可同时连接256个用户。

IEEE标准中把Infrastructure模式定义为Basic ServiceSet（BSS），或称之为基础模式，它是无线网络规模扩充或无线与有线网络并存时的通信方式，如图3-6所示。在该模式下，用户之间的通信必须通过无线接入点中转，无线接人点连接周边的无线网络终端,形成星形网络结构。无线接人点（Access Point,简称AP）相当于以太网中的集线器，它是负责无线客户机的管理以及协调无线与有线网络之间通信的关键部件。

（2）独立WLAN模式
独立WLAN指整个网络只使用无线通信连接的模式。在这种模式下有两种网络拓扑结构，一种是以Ad-hoc模式连接而成的对等网络拓扑结构，另一种是以Infrastructure模式连接而成的星型网络拓扑结构。

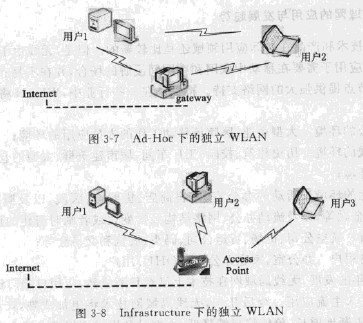

在Ad-hoc模式下，所有用户之间以点对点方式通过无线网卡直接通信。如果网络内的用户需要访问Internet,可采用网络代理方案，即为其中一台用户机加装一块有线网卡并将这台用户机连人Internet,其他网内用户可共享该用户的互联网接人，如图3-7所示。
在Infrastructure模式下，所有用户通过AP中转连接，AP本身具有路由功能，可将AP的lOBase-T接口与网线直接连接，在该AP传输距离内的所有用户即可接人互联网，如图3-8所不。

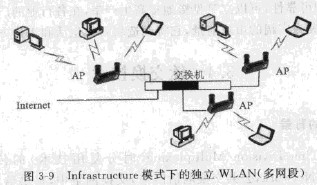

此外，当网络规模较大时，可将相邻的多个AP与交换机相连，从而把多个分散的无线网段连接成为一个整体,用户可在其覆盖范围之内实现移动漫游，如图3-9所示。

以上提到的两种独立WLAN模式具有组网灵活、快捷方便的特点.但由于独立的无线网络通信距离有限，当用户数量增多时.网络性能会明显下降，因此，主要适用于网络规模小、网络要求不髙的家庭、小型办公室等场所。
　　（3）非独立WLAN模式
虽然无线技术可以作为一种成熟的通信技术独立存在，但在大多数情况下，它更多的是与有线网络共存，并作为有线网络的补充和扩展，我们把这种模式称为非独立WLAN模式.在这种配置下，AP通过各自的10Base*T以太网接口连接到有线网络上，无线网络用户与有线网络用户可以互访各自的资源；同时，利用有线网络现有的路由功能无线网络用户也可以访问Internet,从而使有线网络与无线网络融为一个整体。
