通信专业互联网技术考试MPLSshim报头

5.6.3 MPLS标记处理
5.6.3.1 MPLSshim报头

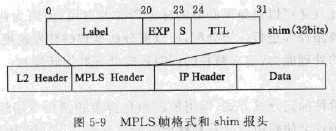

网络的层次化结构可以大大提高网络的可扩展性。MPLS技术可以使两个端点LSR同时拥有多层标签，这些不同层次的标签组成一个标签栈，其操作与堆栈操作一样，遵守“先进后出”原则。例如，在域内（intra-domain)用第一个标签，而在域间（intei-domain)用第二个标签；而且LSRs对标签的处理方式与标记堆栈完全无关，它永远是对最上面一个标签进行操作。标签栈信息携带在数据包中，为了适应诸如FDDI、Ethernet、PPP等链路层原有格式中不具备标签信息这一情形，标签交换采用一种称之为shim的报头进行封装（见图5-9）。每个shim报头包含一个20比特的标签（Label),3比特的实验用宇段（EXP），1比特的栈标记（S,Bottomofstack)和8比特的生存期字段（TTL,TimeToLive）。

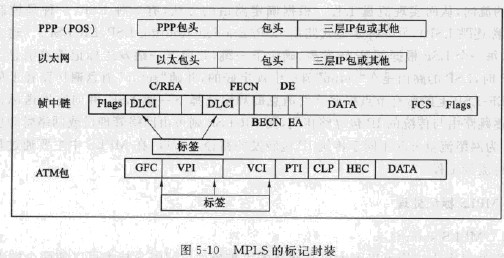

shim可以灵活地被封装到不同的位置，可以在第二层头或第三层头中，甚至可以在第二层与第三层头之间，而且根据不同的数据链路层将有不同的格式，例如：在点到点网络中.就封装到PPP头的后面；而在ATM网络中.则将标签映射到VPI/VCI中.MPLS可以承栽的报文通常是IP包，当然也可以改进后直接承栽以太包、ATM的AAL5包甚至ATM信元等。对于PPP或以太网，二层封装MPLS包头结构如图5-10的上面部分所示；但是对于帧中继或ATM,MPLS则分别直接采用DLCI或VPI/VCI作为转发的标记。具体结构如图5-10的下边部分所示。
