一、单项选择题

(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

1.以下关于脉动直流电压的描述中，正确的是(　　)

A.电压的大小和方向均不随时间变化
B.电压的大小随时间变化，但方向不随时间变化
C.电压的大小不随时间变化，但方向随时间变化
D.电压的大小和方向均随时间变化

2.以下关于理想电流源特性的描述中，正确的是(　　)

A.理想电流源的信号源内阻接近于零
B.理想电流源任何时候都可以串联在一起
C.理想电流源的输出电流与负载无关
D.理想电流源两端的电压与负载无关

3.电路如题3图所示，已知相量电流则向量电流为(　　)

A.10∠90°(A)
B.10∠-90°(A)

C.10√2∠45°(A)

D.10√2∠-45°(A)

4.N型半导体中的多数载流子是(　　)

A.自由电子
B.空穴
C.五价杂质原子
D.五价杂质离子

5.已知工作在放大区的某硅晶体三极管的三个电极电位如题5图所示，则a、b、c三个电极分别为(　　)

A.发射极、基极、集电极
B.发射极、集电极、基极
C.基极、发射极、集电极
D.基极、集电极、发射极

6.理想运放的差模输入电阻R_id和输出电阻R_O分别为(　　)

A.R_id=0，R_O=0

B.R_id=0，R_O=∞

C.R_id=∞，R_O=0

D.R_id=∞，R_O=∞

7.为避免集成运放因输入电压过高造成输入级损坏，在两输入端间应采取的措施是(　　)

A.串联两个同向的二极管
B.串联两个反向的二极管
C.并联两个同向的二极管
D.并联两个反向的二极管

8.在单相半波整流电路中，如变压器副方电压的有效值为U₂，则二极管所承受的最高反向电压为(　　)

A.U₂

B.√2U₂

C.2√2U₂

D.0.707U₂

9.如输出电压为12V，最大输出电流为0.5A，则可选用的集成稳压器是(　　)

A.78M12
B.7805
C.78L12
D.7912

10.表达式1⊕A的值为(　　)

A.

11.将十进制数(378)₁₀转换为8421BCD码为(　　)

A.(1101111000)_8421BCD

B.(001111110001)_8421BCD

C.(001101111000)_8421BCD

D.(1001101001)_8421BCD

12.若一个逻辑函数有四个变量组成，则最小项共有(　　)

A.4个
B.8个
C.16个
D.32个

13.某二进制编码器，若需要对30个信号进行编码，则至少需要使用的二进制代码为( )

A.3位
B.4位
C.5位
D.6位

14.下列器件中，属于时序逻辑电路的是(　　)

A.计数器和全加器
B.寄存器和数值比较器
C.全加器和数据分配器
D.计数器和寄存器

15.可编程器件GAL是(　　)

A.可编程逻辑阵列
B.通用阵列逻辑器件
C.复杂可编程器件
D.现场可编程门阵列

二、填空题

(本大题共15小题，每小题1分，共15分)请在每小题的空格中填上正确答案。错填、不填均无分。

11.逻辑函数的对偶式为Y=__________。

12.流过某元件的电流i(t)=cos200t (A)，则在一个周期内通过该元件的总电荷量为__________C。

13.电感上的电压相位超前电流__________。

14.流过某电容的相量电流=100∠45°(mA)，已知电容量C=10μF，若工作频率ω=10³rad/s，则产生在该电容两端的电压随时间变化的表达式u(t)=__________(V)。

15.交流负反馈放大电路的闭环增益__________其开环增益。

16.双极型晶体管是__________控制电流的器件。

17.某双极型晶体管工作在放大区，测得其基极电流i_B变化10uA时，集电极电流i_C变化1mA，则该晶体管的β=__________。

18.集成运放实质上是一个高增益的多级__________耦合放大器。

19.在集成运放的输出端加一级互补对称功率放大电路可以扩大__________。

110.LC滤波器一般用在大电流或电源__________较高的场合。

111.硅稳压管正常工作在反向击穿区，在此区内，当流过硅稳压管的电流在允许范围内变化时，硅稳压管两端的电压__________。

112.若题27图所示或非门要实现F=，则C端应接__________。

113.一个二—十进制译码器，规定为：输出低电平有效。当输入的8421码为1000时，其输出=__________。

114.D触发器输出端与输入端D连接，则D触发器将转变成__________触发器。

115.如题30图所示可编程PROM器件中，A₁和A₀为输入量，则输出F=__________。

三、分析题

(本大题共8小题，每小题5分，共40分)

21.电路如题31图所示，已知稳压管Dz的稳压电压U_z=5V。要求：(1)计算电压U_o的值;(2)计算电流I和I_RL也的值。(3)计算流过稳压管的电流I_Z的值。

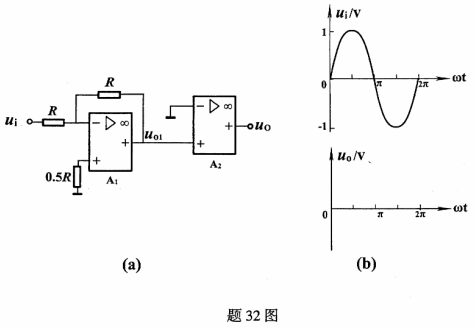

22.电路如题32图(a)所示，设输入信号u_i的幅值为1V，运算放大器的饱和电压为12V。要求：(1)说明此时运算放大器A₁和A₂分别工作在线性区还是非线性区。(2)在题32图(b)中画出输出电压u_o的波形。

23.单相桥式整流滤波电路如题33图所示，设u₂的有效值为20V。要求：(1)说明滤波电容C的极性;(2)如果测得直流输出电压U_o为18V，电路可能出现了什么问题?(3)如果测得直流输出电压U_o为9V，电路可能出现了什么问题?

24.2421BCD编码的权分别为：2(2¹)、4(2²)、2(2¹)、1(2⁰)。请写出十进制数0—9的2421BCD码。

25.用卡诺图法化简下列函数，并写出最简与或表达式。F=

26.写出题36图所示电路输出信号的逻辑表达式，并说明其功能。题36图

27.写出下列函数的与非表达式，并用与非门画出该逻辑电路图。F=

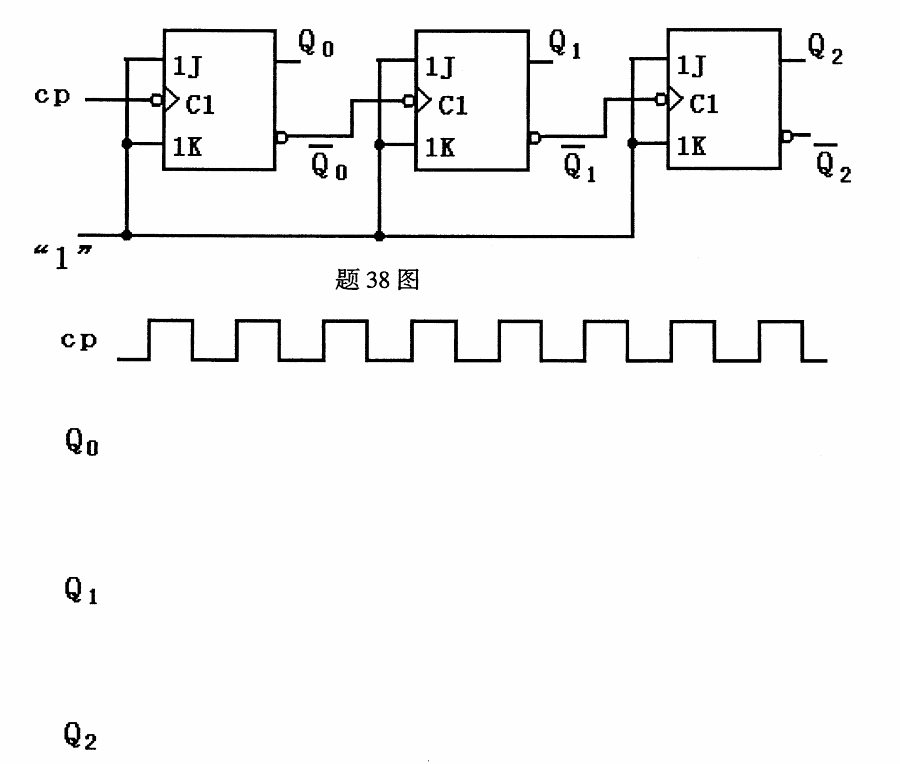

28.画出题38图所示时序逻辑电路的工作波形图。(设起始状态Q₂Q₁Q₀=000)

四、设计与计算题

(本大题共4小题，第39、40小题每小题各8分，第41、42小题每小题各7 分，共30分)

31.电路如题39图所示，求节点电压U₁和U₂的值。

32.放大电路如题40图所示，各电容足够大，对输入信号可视为短路，已知r_be=2.3K，β=100。要求：(1)画出微变等效电路;(2)计算电压增益的值;(3)计算输入电阻R_i的值;(4)若将C₃电容开路，则对电路的直流工作点有何影响?

33.试用3—8译码器74LS138和门电路设计一个由三个继电器控制两个灯的控制电路。继电器A、B、C都不吸合时，红灯R和绿灯G都不亮;A不吸合，B和C中只有一个吸合时，红灯R亮，绿灯G不亮;其余情况均红灯R不亮，绿灯G亮。规定继电器吸合为“1”，不吸合为“0”;灯亮为“1”，不亮为“0”。要求：(1)列出真值表;(2)写出逻辑表达式;(3)完成题41图所示逻辑电路图的连线。

34.74LS161为二进制加法计数器，真值表如题42表所示，试用74LS161和与非门设计一个十进制计数器。(要求利用同步置数端)要求：(1)写出S的二进制代码;(2)写出反馈置数的函数表达式;(3)完成逻辑图连线，并在各输入输出端标上连接信号。
