一、单项选择题

(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

1.某元件A上的电压与电流参考方向如题1图所示，已知U=5V，I=2mA，则(　　)

A.元件吸收的功率为10W
B.元件产生的功率为10W
C.元件吸收的功率为10mW
D.元件产生的功率为10mW

2.若令理想电压源和理想电流源等于零，则下列表述正确的是(　　)

A.电压源短路，电流源开路
B.电压源开路，电流源开路
C.电压源短路，电流源短路
D.电压源开路，电流源短路

3.若正弦电流i₁(t)=I_1mmsin(2πt)A，i₂(t)=I_2msin(4t-π/2)A，则i₁相位(　　)

A.超前i₂相位π/2

B.滞后i₂相位π/2

C.滞后i₂相位π/4

D.不能与i₂相位作比较

4.在由双极型晶体管构成的单级放大电路中，输出电压与输入电压相位相反的是(　　)

A.共集电极放大电路
B.共发射极放大电路
C.共基极放大电路
D.任何一种放大电路

5.放大电路如题5图所示，假设电容C₁，C₂，C_s容量足够大，对交流信号可视作短路，R_L'=R_L//R_D，则输入电阻R_i的表达式是(　　)题5图

A.R_G1

B.R_G2

C.R_G1//R_G2

D.R_G1+R_G2

6.在同相比例运算电路中，其输入电阻R_if为(　　)

A.R_if=∞

B.R_if很小

C.R_if=0

D.R_if与信号有关

7.理想运放作放大信号使用时，其放大倍数A_uf(　　)

A.与信号大小有关
B.与信号极性有关
C.仅与外接电阻有关
D.与运放型号有关

8.单相桥式整流电路流过每个二极管的电流平均值I_D(AV)与输出电流平均值I_O(AV)的关系为(　　)

A.I_D(AV)=2I_O(AV)

B.I_D(AV)=I_O(AV)

C.I_D(AV)=1/2I_O(AV)

D.I_D(AV)=1/4I_O(AV)

9.如输出电压为5V，最大输出电流为1.5A，则可选用的集成稳压器是(　　)

A.7805
B.78M05
C.78L05
D.7905

10.十六进制数(7D)₁₆对应的十进制数为(　　)

A.(123)₁₀

B.(125)₁₀

C.(127)₁₀

D.(256)₁₀

11.有三个输入端的或非门电路，要求输出高电平，则其输入端应(　　)

A.全部都要为高电平
B.至少一个端为低电平
C.全部都要为低电平
D.至少一个端为高电平

12.下列各图中，使输出F=1的电路是(　　)

A.

B.

C.

D.

13.在半加器中，AB分别为被加数与加数，则半加器和S为(　　)

A.

B.

C.

14.在下列各图中，能实行的电路是(　　)

A.

B.

C.

D.

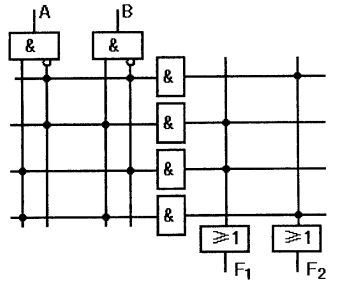

15.可编程PROM器件中，输出F₁和输出F₂表达式分别为(　　)题15图

A.

B.

C.

D.

二、填空题

(本大题共15小题，每小题1分，共15分)请在每小题的空格中填上正确答案。错填、不填均无分。

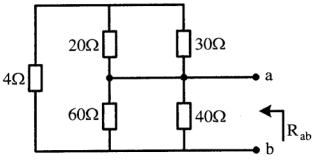

11.电路如题16图所示，ab两端的等效电阻R_ab等于__________Ω。题16图

12.电路如题17图所示，6Ω电阻上的电压等于____________V。题17图

13.电路如题18图所示，等效输入阻抗Z_in等于__________Ω。题18图

14.已知场效应管的转移特性曲线如题19图所示，则晶体管的开启电压U_GS(th)等于__________V。题19图

15.场效应管是__________控制电流的元件。

16.已知放大器的开路输出电压等于3V，输出电阻1KΩ，当接入1KΩ的负载电阻时，负载上得到的输出电压等于______________V。

17.电压比较器当同相端输入U₊大于反相端输入U_-时，则输出U_O极性为__________。

18.微分运算电路可以用来将方波变为____________波形。

19.三端集成稳压器79L12的输出电流为__________A。

110.由稳压二极管组成的稳压电路，其输出电压U_O与稳压管的稳定电压U_z__________。

111.题26图所示电路的输出F=__________。题26图

112.用低电压表示逻辑1，而用高电压表示逻辑0，这样的约定称为_____________。

113.题28图所示电路的输出F=_____________。题28图

114.同步RS触发器输入端R=0，S=0，则RS触发器Qⁿ⁺¹为_______________。

115.PAL电路是与阵列可编程，或阵列____________。

三、分析题

(本大题共8小题，每小题5分，共40分)

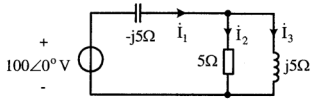

21.电路如题31图所示，求相量电流的值。题31图

22.场效应管放大电路如题32图所示，已知g_m=1.2ms，R_G1=10MΩ，R_D=R_L=20KΩ。求电压增益的值。题32图

23.运放电路如题33图的示，已知u_i>U_Zo要求：(1)写出U_o与U_z的关系式;(2)说明此电路有何功能?题33图

24.用代数法化简函数。

25.逻辑电路的输入A、B波形和输出F波形的关系如题35图所示，试列出真值表，写出函数F的逻辑表达式。题35图

26.分析题36图所示电路，写出L，G，M的逻辑表达式，列真值表并分析功能。题36图

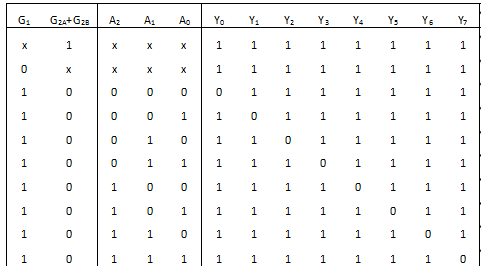

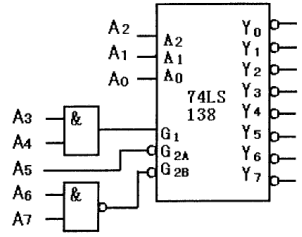

27.某微机I/O接口电路中的地址译码器如题37图。分析该电路，写出Y₃=0时，输入A₇~A₀对应的二进制数分别是多少?并用十六进制数表示。题37图74LS138译码器真值表

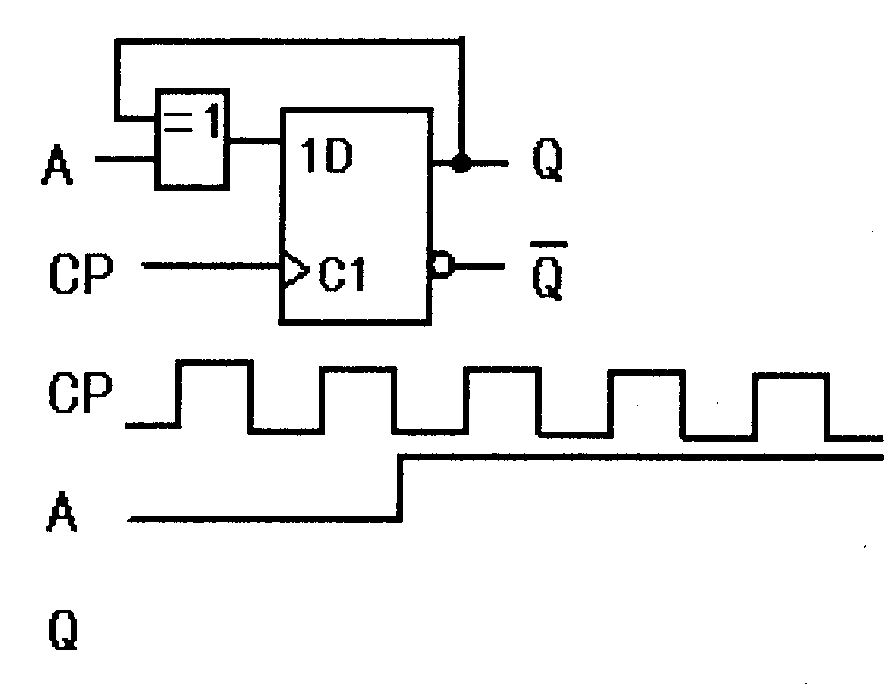

28.电路如题38图所示，设Q的初始状态为0，写出状态方程;画出Q的波形。题38图

四、设计与计算题

(本大题共4小题，第39、40小题每小题各8分，第41、42小题每小题各7 分，共30分)

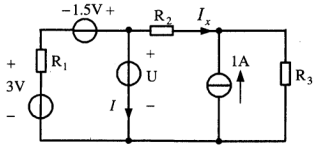

31.电路如题39图所示，R₁=R₂=R₃=1Ω，欲使流过R2电阻上的电流I_x=2A，求电压源U以及流过该电压源的电流I的值。题39图

32.单级放大电路如题40图所示，设晶体管的β=100，r_be=1.3KΩ，R_s=0.7KΩ，R_B=50KΩ，R_C=3KΩ，R₁=2KΩ，R₂=0.33KΩ，R_L=6KΩ，各电容对信号可视为短路。要求：(1)画出微变等效电路;(2)求电压增益和输入电阻R_i。题40图

33.使用数据选择器74LS151设计一个判别三位二进制数的判别电路。当数为奇数时为1，否则为零。要求：(1)列出真值表;(2)写出逻辑表达式;(3)完成逻辑图连线。

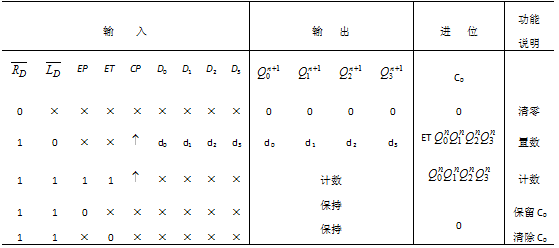

34.下表为74LS161功能表，试用74LS161设计一个同步置数的13进制计数器。要求：(1)写出S_13-1的二进制代码;(2)写出反馈置数的函数表达式;(3)完成逻辑图连线。74LS161功能表
