​电子技术基础(三)2009年4月真题试题（04730）

电子技术基础(三)2009年4月真题试题及答案解析（04730）

电子技术基础(三)2009年4月真题试题及答案解析（04730），本试卷总分100分。

一、单项选择题

(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

1.两个串联元件A、B上的电压与电流参考方向如题1图所示，已知U₁=2V，I=5A，U₂=-4V，则(　　)

A.元件A吸收功率10W，元件B吸收功率20W
B.元件A产生功率10W，元件B产生功率20W
C.元件A产生功率10W，元件B吸收功率20W
D.元件A吸收功率10W，元件B产生功率20W

2.实际电压源和电流源模型中，其内阻与理想电压源和电流源之间的正确连接关系是(　　)

A.理想电压源与内阻串联，理想电流源与内阻串联
B.理想电压源与内阻并联，理想电流源与内阻串联
C.理想电压源与内阻串联，理想电流源与内阻并联
D.理想电压源与内阻并联，理想电流源与内阻并联

3.若正弦电压(V)，(V)，则u₂相位(　　)

A.超前u₁相位

B.滞后u₁相位

C.超前u₁相位

D.滞后u₁相位

4.某场效应管的转移特性曲线如题4图所示，则可以判断该管为(　　)

A.P沟道增强型MOS管
B.P沟道耗尽型MOS管
C.N沟道增强型MOS管
D.N沟道耗尽型MOS管

5.某放大器在1KΩ负载电阻上测得输出电压为1V，在4.7KΩ负载电阻上测得输出电压为1.65V，则该放大器的输出电阻等于(　　)

A.1KΩ
B.2KΩ
C.4.7KΩ
D.5.7KΩ

6.同相比例运算电路与反相比例运算电路的R_if相比较，则(　　)

A.反相比例运算电路的R_if大

B.同相比例运算电路的R_if大

C.两者R_if一样大

D.两者R_if不可比较

7.在反相比例运算电路中，下列说法错误的是(　　)

A.同相端接地u₊=0

B.u_-=0

C.共模输入u_ic=0

D.差模输出u₀=0

8.单相桥式整流电路，U₂为变压器副边电压有效值，则输出电压平均值U_O(AV)为(　　)

A.0.9U₂

B.U₂

C.2U₂

D.3U₂

9.下列集成稳压器中，其输出电压为+6V的是(　　)

A.7906
B.79M06
C.7806
D.7809

10.A⊕B=(　　)

A.

B.

C.

11.某逻辑电路真值表如题11表所示，其函数F的表达式是(　　)

A.F=

B.F=

12.已知波形图如题12图所示，其逻辑函数Y的表达式为(　　)

A.Y=

C.Y=

13.若要使表达式Y=A⊕B⊕C⊕D为0，则ABCD的取值组合为(　　)

A.0001
B.0011
C.0111
D.1110

14.题14图所示电路为同步D触发器，设初始状态为0，则经过一个cp脉冲后，其Q端状态为(　　)

A.1
B.0

C.

D.Qⁿ

15.题15图所示可编程PLA器件中，A和B为输入变量，则输出变量F为(　　)

A.

B.

C.

D.

二、填空题

(本大题共15小题，每小题1分，共15分)请在每小题的空格中填上正确答案。错填、不填均无分。

11.电路如题16图所示，ab两端的等效电阻R_ab等于________Ω。

12.电路如题17图所示，电流I等于________A。

13.正弦电压V，则该电压的角频率等于________rad/s。

14.N沟道增强型MOS管工作在放大区(恒流区)时，则其漏极电流只受________电压的控制。

15.共射-共集构成的两级级联放大电路，其输入电阻由________放大器决定。

16.电压并联负反馈能够________输入电阻。

17.理想运放在线性区内其同相输入端与反相输入端的输入电流为________。

18.若在电路中发现集成运放处于开环应用，则此电路必为________。

19.三端集成稳压器78M05的输出电流为________A。

110.低压差集成稳压器的效率比普通线性集成稳压器的效率________。

111.十进制数“93”用“8421BCD”码表示为________。

112.有三个输入端的与非门电路，要求输出高电平，则其输入端应至少有________个输入端为0。

113.题28图所示电路为多路输出选择器(DEMUX)，X为数据输入端，P₀，P₁，P₂，P₃为输出端，S₁，S₀为选择输入端。当X=1，S₁S₀=11时，则P₃=________。

114.题29图所示电路的状态方程Qⁿ⁺¹=________。

115.PAL电路的结构特点是与阵列可编程，或阵列________。

三、分析题

(本大题共8小题，每小题5分，共40分)

21.电路如题31图所示，已知相量电压V，求流过电阻的相量电流。

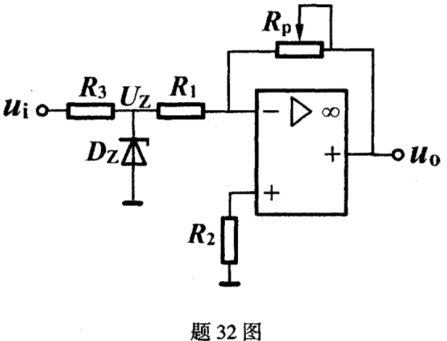

22.运放电路如题32图所示，已知u_i>U_Z。要求：(1)写出u₀与U_Z的关系式;(2)说明此电路有何功能?

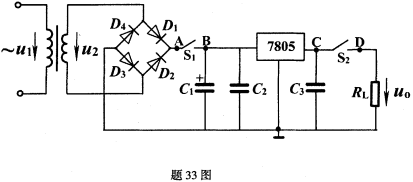

23.直流稳压电源如题33图所示，u₂的幅值为10V。要求：(1)画出S₁断开时u₂及A点的波形;(2)画出S₁接通时B点的波形;(3)画出S₁接通、S₂断开时C点的波形;(4)画出S₁、S₂均接通时D点的波形。

24.用卡诺图化简下列函数，写出最简与或表达式。

25.用代数法证明冗余律：

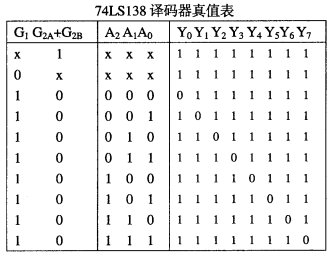

26.用74LS138加少量与非门实现下列函数。要求：(1)写出标准“与或”表达式;(2)完成题36图的连接。

27.某逻辑函数表达式如下所示，请列出其真值表并说明当输入为8421BCD码时，输出是什么码。

28.状态转换真值表如题38表所示，请画出状态转化图，并分析其功能。

四、设计与计算题

(本大题共4小题，第39、40小题每小题各8分，第41、42小题每小题各7 分，共30分)

31.电路如题39图所示，已知u_s=3sin10⁵t(V)，i_s=0.1sin10⁵t(A)。应用叠加定理，求t=10μs时，i_L、u_L的瞬时值。

32.电路如题40图所示，已知晶体管参数为β=100，r_be=2.5KΩ。要求：(1)判别晶体管的组态;(2)计算电压增益;(3)计算输入电阻R_i。

33.设有ABC三位裁判对某事件进行裁定，裁定原则是少数服从多数，试用门电路设计此裁判电路，用F表示裁定结果。要求：(1)列出真值表;(2)写出逻辑表达式(要求化简);(3)画出逻辑电路图(使用与门，或门)。

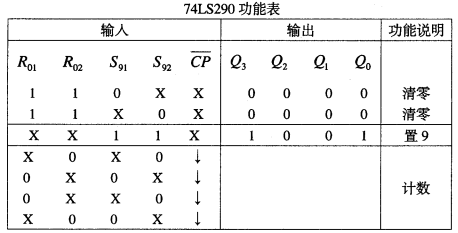

34.试用集成异步十进制计数器74LS290设计一个九进制计数器(反馈置0法)。要求：(1)写出9的二进制代码;(2)写出反馈置0函数式;(3)完成题42图的连接。题42图
