​电子技术基础(三)2008年7月真题试题（04730）

电子技术基础(三)2008年7月真题试题及答案解析（04730）

电子技术基础(三)2008年7月真题试题及答案解析（04730），本试卷总分100分。

一、单项选择题

(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

1.正弦电流i_L(t)==I_msinωt流过电感L，则产生在电感两端的电压v_L(t)等于(　　)

A.

B.

C.

D.

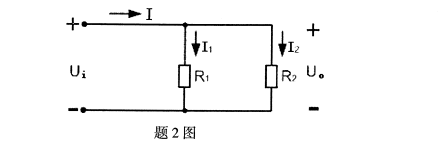

2.电路如题2图所示，则正确反映电流I₁和I之间关系的式子是(　　)

A.

B.

C.

D.

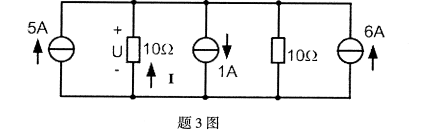

3.电路如题3图所示，则电流I和电压U的值分别为(　　)

A.U=-50V，I=-5A
B.U=-50V，I=5A
C.U=50V，I=-5A
D.U=50V，I=5A

4.室温下，本征半导体硅中自由电子和空穴的浓度关系是(　　)

A.空穴浓度大于自由电子浓度
B.空穴浓度小于自由电子浓度
C.空穴浓度等于自由电子浓度
D.无法比较

5.电路如题5图所示，稳压管Dz的击穿电压为6V，U₁=15V，则U₀等于(　　)

A.-6V
B.-5V
C.5V
D.6V

6.下列集成器件中，不属于模拟集成器件的是(　　)

A.集成运放
B.集成功放
C.集成计数器
D.集成稳压器

7.为避免外接电阻给运放带来附加输入电压，同相端和反相端的外接电阻应(　　)

A.反相端等于同相端
B.同相端大于反相端
C.反相端大于同相端
D.无特殊要求

8.电容滤波电路中负载电阻R_L、滤波电容C、电源周期T三者取值关系应为(　　)

A.R_LC<(1~2)T/4

C.R_LC=T/2

D.R_LC≥(3~5)T/2

9.如输出电压为-15V，最大输出电流为1A，则可选用的集成稳压器是(　　)

A.79L15
B.7915
C.79M15
D.7815

10.十进制数(96)₁₀可表示为8421BCD码(　　)

A.(01010110)_8421BCD

B.(10110110)_8421BCD

C.(10010110)_8421BCD

D.(10000110)_8421BCD

11.等于(　　)

A.B
B.C
C.1
D.0

12.有三个输入端的或门电路，要求输出高电平，则其输入端(　　)

A.全部都应为高电平
B.至少一个端为低电平
C.全部都应为低电平
D.至少一个端为高电平

13.题13图所示电路的输出端F=1时，ABCD的取值组合为(　　)

A.0000
B.0101
C.1110
D.1111

14.题14图所示电路为一JK触发器，设初始状态为0，经过一个cp脉冲后，其Q端状态为(　　)

A.1状态
B.0状态
C.不定状态
D.不变状态

15.题15图所示可编程PLA器件中，A和B为输入变量，则输出F为(　　)

A.F=

B.F=

二、填空题

(本大题共15小题，每小题1分，共15分)请在每小题的空格中填上正确答案。错填、不填均无分。

11.电路如题16图所示，已知U=2V，则消耗在这两个电阻上的总功率等于__________W。

12.加在电容两端的电压随时间变化得越快，则流过该电容的电流越___________。

13.电路如题18图所示，则从上往下流过9电阻的电流I等于___________A。

14.测得放大电路中晶体管三个电极对地的电压分别为：3.5V、4.2V、6V，则该管的类型是___________硅管。

15.二极管反向饱和电流随温度的升高而___________。

16.基本放大器的开环增益为1000，施加电阻性反馈，反馈深度为10，则闭环增益为___________。

17.集成运放内部电路的输出级多采用___________电路。

18.同相比例运算电路从反馈的角度去看，它属于___________反馈电路。

19.电容滤波电路中，若负载电阻R_L断开，输出电压将___________。

110.单相桥式整流电容滤波电路带负载时输出电压平均值U_O(AV)是输入电源电压有效值U₂的___________倍。

111.(C7)_十六进制=(___________)_十进制

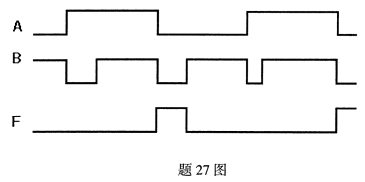

112.有一组波形图如题27图所示，则按正逻辑写出F=___________。

113.题28图所示电路为多路数据选择器(MUX)，Y为数据输出端，D₀、D₁、D₂、D₃为数据输入端，A₁、A₀为选择输入端。当D₃D₂D₁D₀=1010，A₁A₀=10时, Y=___________。

114.题29图所示电路的状态方程Qⁿ⁺¹=___________。

115.GAL采用E²CMOS工艺制作，可用___________信号擦除并可重新编程。

三、分析题

(本大题共8小题，每小题5分，共40分)

21.电路如题31图所示，利用叠加定理，求电压U的值。

22.放大电路如题32图所示，已知β=100，I_EQ=1mA，R_B1=R_B2=100kΩ，R_C=R_L=2kΩ，R_E1=R_E2=500，求放大电路的电压放大倍数。

23.运放电路如题33图所示，已知u_i为方波，而且时间常数R_fC远小于方波宽度。(1)写出u_o与u_i的关系式;(2)输出u_o是什么波形?

24.请用“与非门”电路表示异或逻辑F=A⊕B，要求写出“与非”表达式并画出逻辑电路图。

25.化简下列逻辑函数，要求画出卡诺图并写出最简与或表达式。 F=

26.写出下列电路F1、F2的表达式并说明电路逻辑功能。

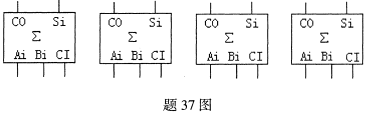

27.在BCD编码中，余3码是由8421码加上0011形成的，由于它的每个字符编码比相应8421码多3，故称余3码。请将下列全加器进行适当连线，并在各输入输出端标上连接信号，从而实现8421BCD码到余3码的转换。假定8421码输入为A，B，C，D;余3码输出为W，X，Y，Z。

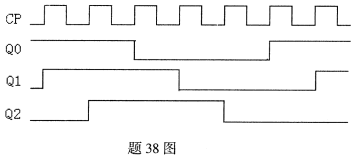

28.分析下列波形，画出状态转换图，并写出其功能。

四、设计与计算题

(本大题共4小题，第39、40小题每小题各8分，第41、42小题每小题各7 分，共30分)

31.放大电路如题39图所示。已知R_B1=50kΩ，R_B2=10kΩ，V_CC=18V，β=50，R_C=2kΩ，R_E=3kΩ。试问：(1)当输出为时，放大电路为何种类型的放大器，其电压放大倍数是多少?(2)当输出为时，放大电路为何种类型的放大器，其电压放大倍数是多少?

32.运放电路如题40图所示，已知u_i1=50mV, u_i2=100mV, R_f1=200kΩ, R₁=20kΩ, R_f2=510kΩ, R₂=51kΩ, R₃=18kΩ, R₄=47kΩ。要求：(1)求出u_o1、u_o2的值;(2)改变R₄的阻值对输出结果有影响吗?为什么?

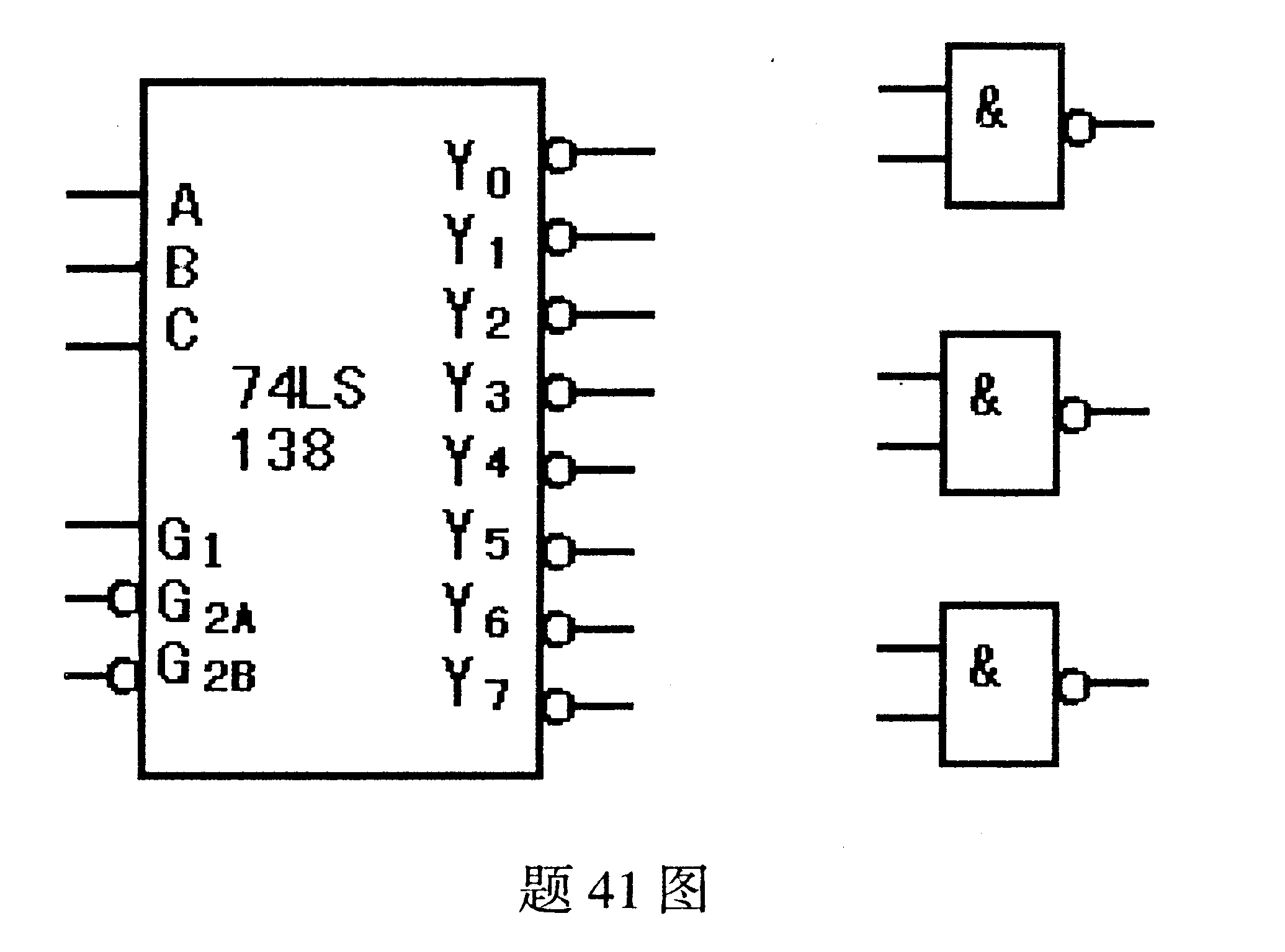

33.使用74LS138设计一个数字比较器，要求能对两个一位二进制数A，B进行比较。令F_>、F_<，F₌分别表示大于，小于和等于的比较结果。要求：(1)列出真值表;(2)写出逻辑表达式;(3)画出逻辑电路图(完成电路连线，并在各输入输出端标上连接信号)。

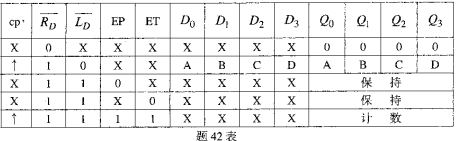

34.下表为74LS161真值表，试用74LS161设计一个异步置零的9进制计数器。要求：(1)写出S₉的二进制代码;(2)写出反馈置0的函数表达式;(3)完成逻辑图连线，并在各输入输出端标上连接信号。
