​电子技术基础(三)2008年4月真题试题（04730）

电子技术基础(三)2008年4月真题试题及答案解析（04730）

电子技术基础(三)2008年4月真题试题及答案解析（04730），本试卷总分100分。

一、单项选择题

(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

1.电路如图所示，能正确反映电压和U之间关系的表达式是(　　)

A.

B.

C.

D.

2.正弦电压u(t)=(V)，则正弦电压的有效值等于(　　)

A.

B.

C.

D.

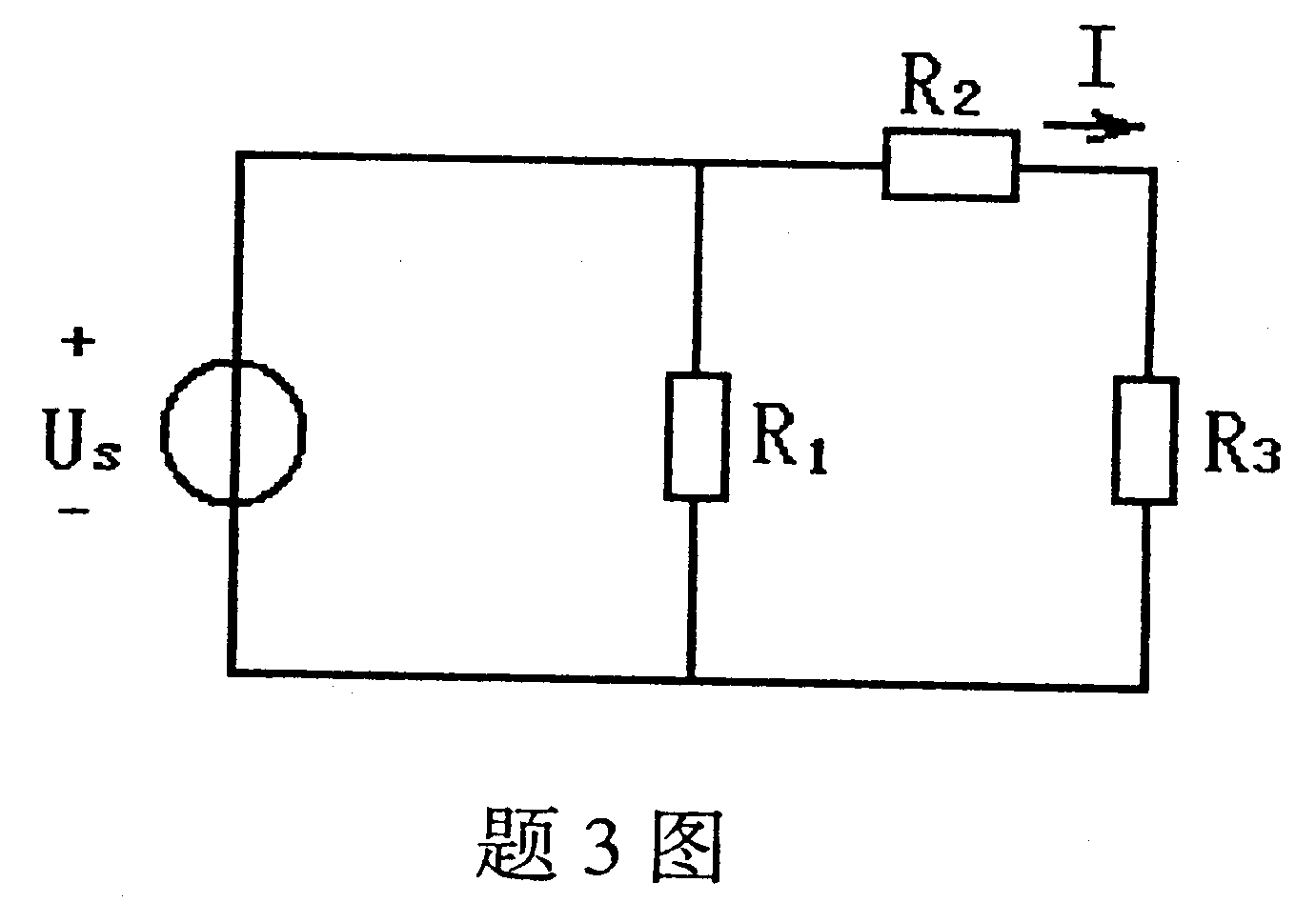

3.电路如图所示，已知。则电流I等于(　　)

A.0.5mA
B.1mA
C.2mA
D.3mA

4.图示电路中二极管D₁和D₂的导通电压均为0.7V，当时，可以判断出(　　)

A.D₁导通，D₂截止

B.D₁截止，D₂导通

C.D₁导通，D₂导通

D.D₁截止，D₂截止

5.为使放大电路的输出电压稳定、输入电阻增大，需引入的交流负反馈是(　　)

A.电压串联
B.电压并联
C.电流串联
D.电流并联

6.Ro是理想运放的输出电阻，其特征是(　　)

A.Ro=0
B.Ro较大
C.Ro趋于∞
D.Ro与信号有关

7.集成运放作为线性应用时，电路形式一般是(　　)

A.开环
B.正反馈
C.开环或正反馈
D.深度负反馈

8.单相桥式整流电路，U₂为变压器副边电压有效值，则二极管承受的最高反压U_RM为(　　)

A.

B.

C.2U₂

D.U₂

9.开关型集成稳压器与普通线性集成稳压器相比较，前者的突出特点是(　　)

A.稳压效果好
B.效率高
C.滤波电容大
D.输出纹波小

10.某逻辑电路真值表如下表所示，其函数F的表达式是(　　)

A.

B.

11.卡诺图中，把8个相邻项合并，能够消除的变量数为(　　)

A.1个
B.2个
C.3个
D.4个

12.在下列各图中，使输出F=1的电路是(　　)

A.

B.

C.

D.

13.两个一位二进制数A和B的数据比较器，表示A>B的输出G表达式为(　　)

A.

B.

C.

14.在下列各图中，能实行的电路是(　　)

A.

B.

C.

D.

15.图示可编程PROM器件中，A和B为输入变量，输出F为(　　)

A.

B.

C.

D.

二、填空题

(本大题共15小题，每小题1分，共15分)请在每小题的空格中填上正确答案。错填、不填均无分。

11.10V的直流电压加在一个10μF的电容两端，则流过电容的电流等于__________A。

12.某电阻两端的电压是10V，流过的电流是2A，则该电阻阻值等于__________Ω。

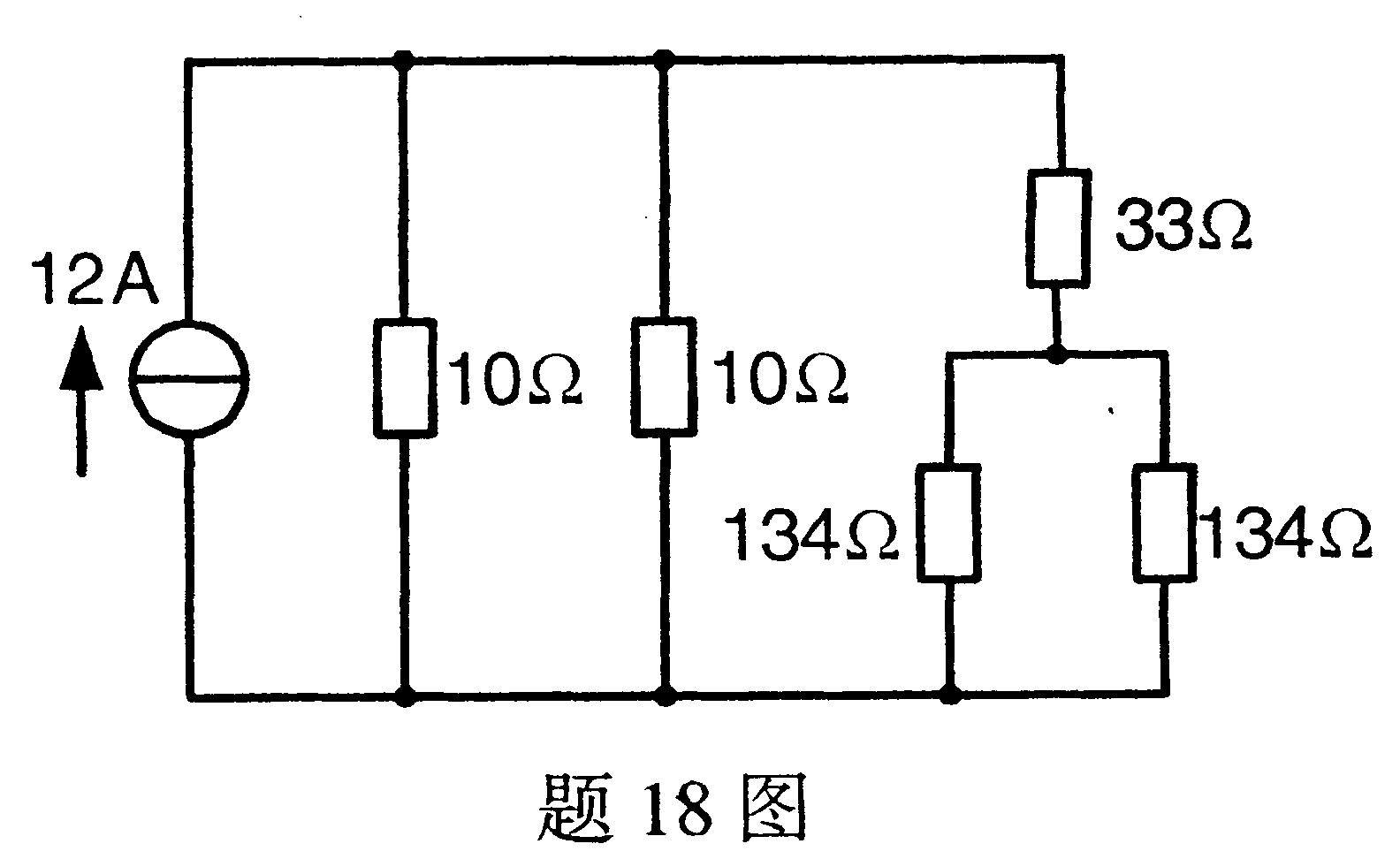

13.电路如图所示，则流过33Ω电阻上的电流等于__________A。(保留2位小数)

14.差分放大器对差模信号有较强的放大能力，对共模信号有较强的__________能力。

15.放大器的输入电阻越大，表明放大器获取输入电压的能力越__________。

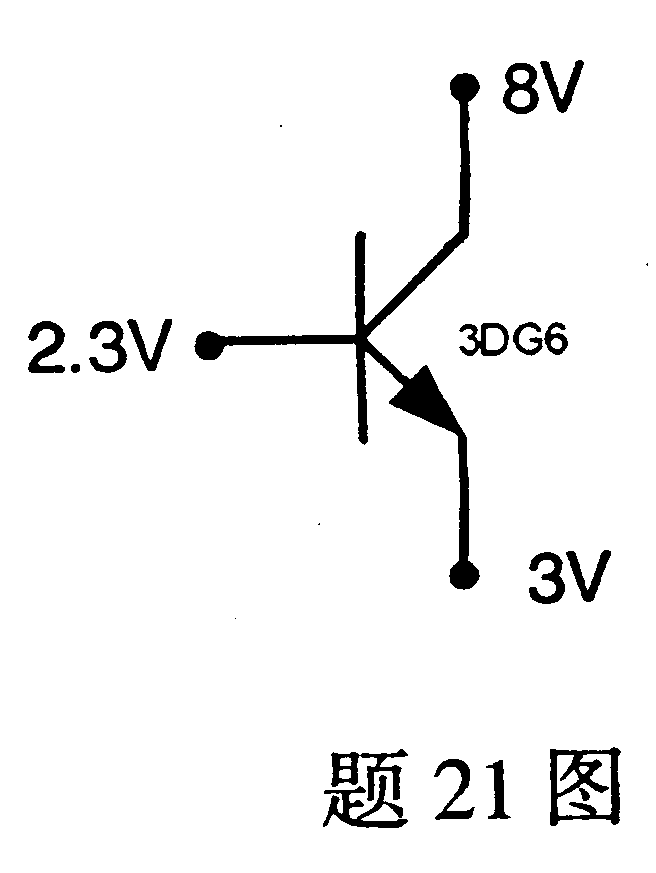

16.已经测得某晶体管各极对地的电压如图所示，则表明该晶体管工作在__________状态。

17.反相比例运算电路从反馈的角度去看，它属于__________负反馈电路。

18.电压比较器在反相端输入U_-大于同相端输入U₊时，其输出U_o极性为__________。

19.单相半波整流电路的输出电压平均值U_O(AV)是副边电源电压有效值U₂的__________倍。

110.三端集成稳压器7905的输出电压为__________V。

111.逻辑函数的表示形式有四种：逻辑函数式、__________、卡诺图和逻辑图。

112.图示电路的输出F为__________。

113.将一组输入代码翻译成需要的特定输出信号的电路称作__________。

114.由与非门组成的基本R-S触发器输入端。该触发器Q为__________。

115.简单可编程逻辑器件中，“与阵列”和“或阵列”都可编程的是__________。

三、分析题

(本大题共8小题，每小题5分，共40分)

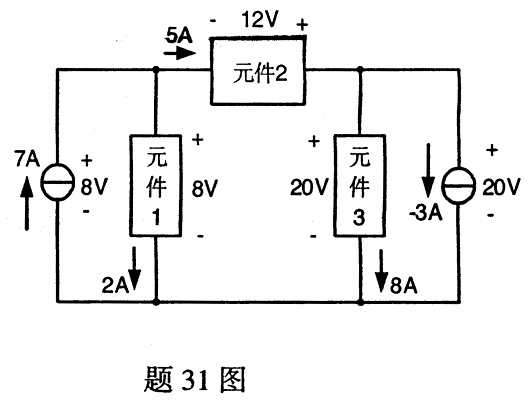

21.电路如图所示，求元件1、元件2、元件3及两个电源分别吸收或提供的功率。

22.放大电路如图所示，假设晶体管的非常大，导通电压为0.7V，V_CC=+12V，求I_CQ，U_CEQ的值。

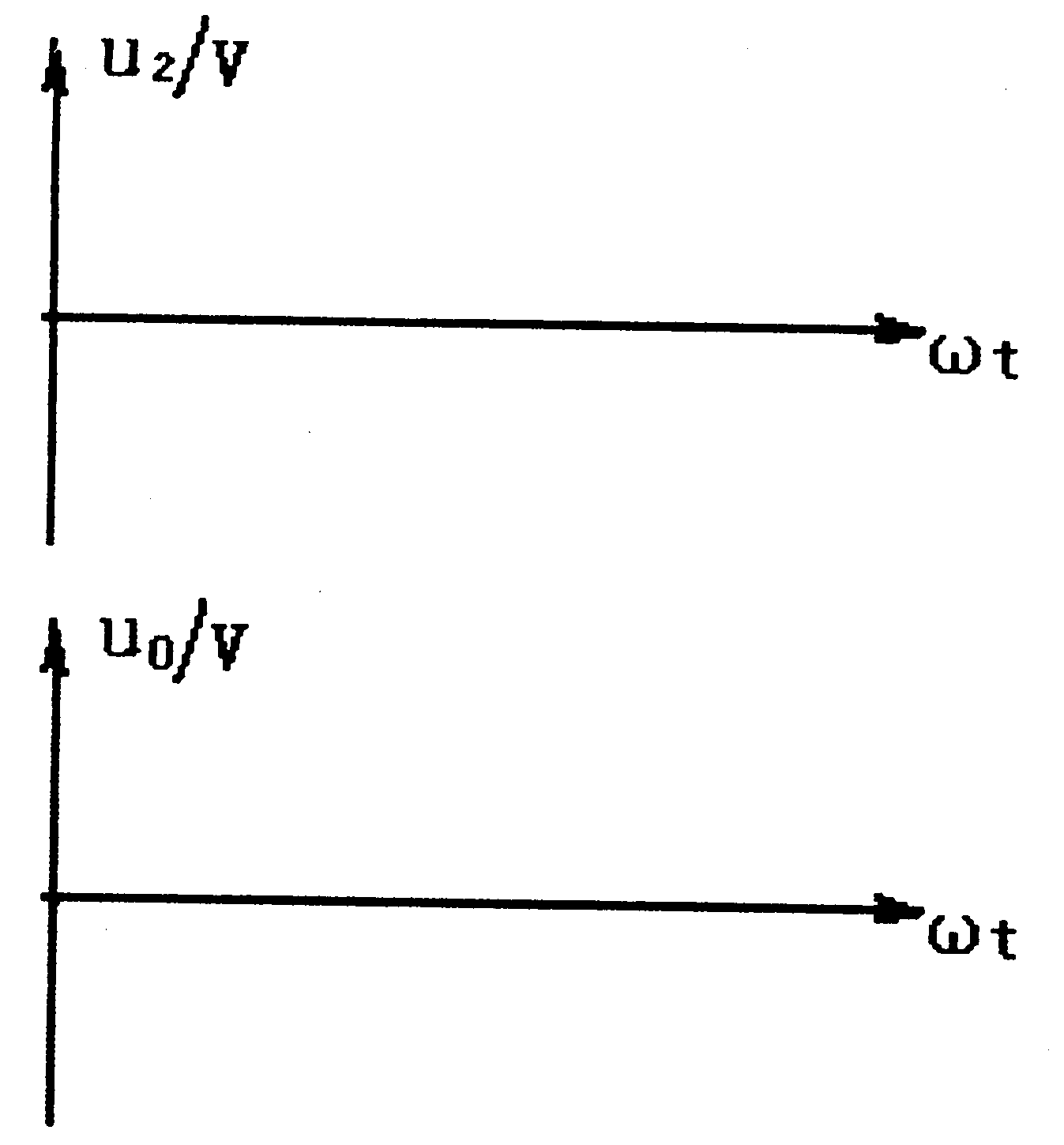

23.单相半波整流电路如下，若u₂的幅值为6V。(1)画出u₂与u₀的波形;(2)当二极管D接反时，有何结果?

24.将十进制数25转换成二进制、十六进制和8421BCD码。

25.用卡诺图化简下列函数，并写出最简与或表达式。

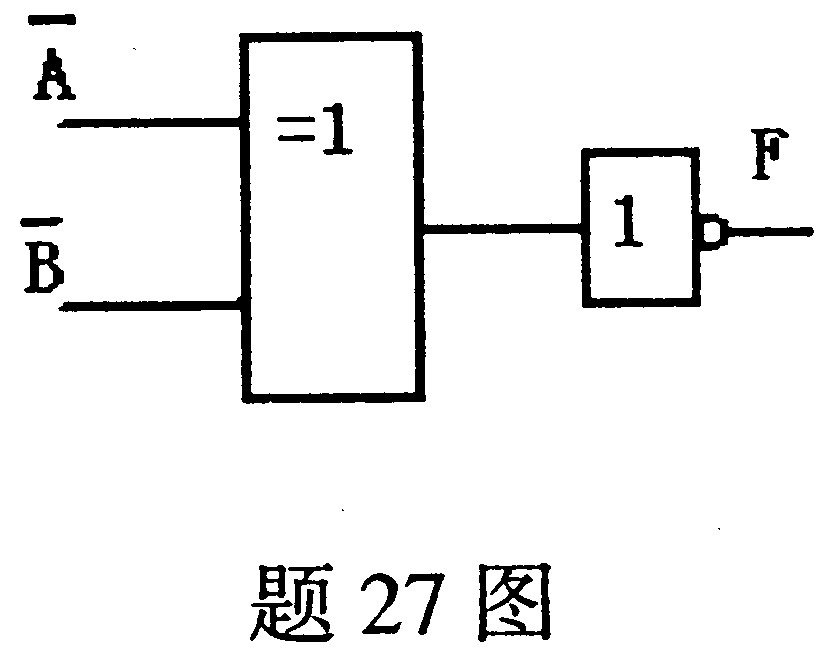

26.写出下列逻辑电路的表达式。

27.已知某逻辑电路的表达式如下，请列出真值表并判断其功能(分别写出A_i、B_i、C_i-1、S_i、C_i)。S_i=A_i⊕B_i⊕C_i-1C_i=A_iB_i+A_iC_i-1+B_iC_i-1

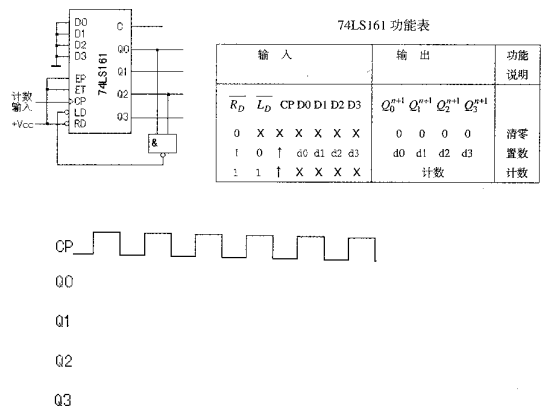

28.指出下列电路是几进制计数器;画出Q₀、Q₁、Q₂、Q₃的波形。

四、设计与计算题

(本大题共4小题，第39、40小题每小题各8分，第41、42小题每小题各7 分，共30分)

31.电路如图所示，求电流I_x以及2Ω电阻消耗的功率。(保留2位小数)题39图

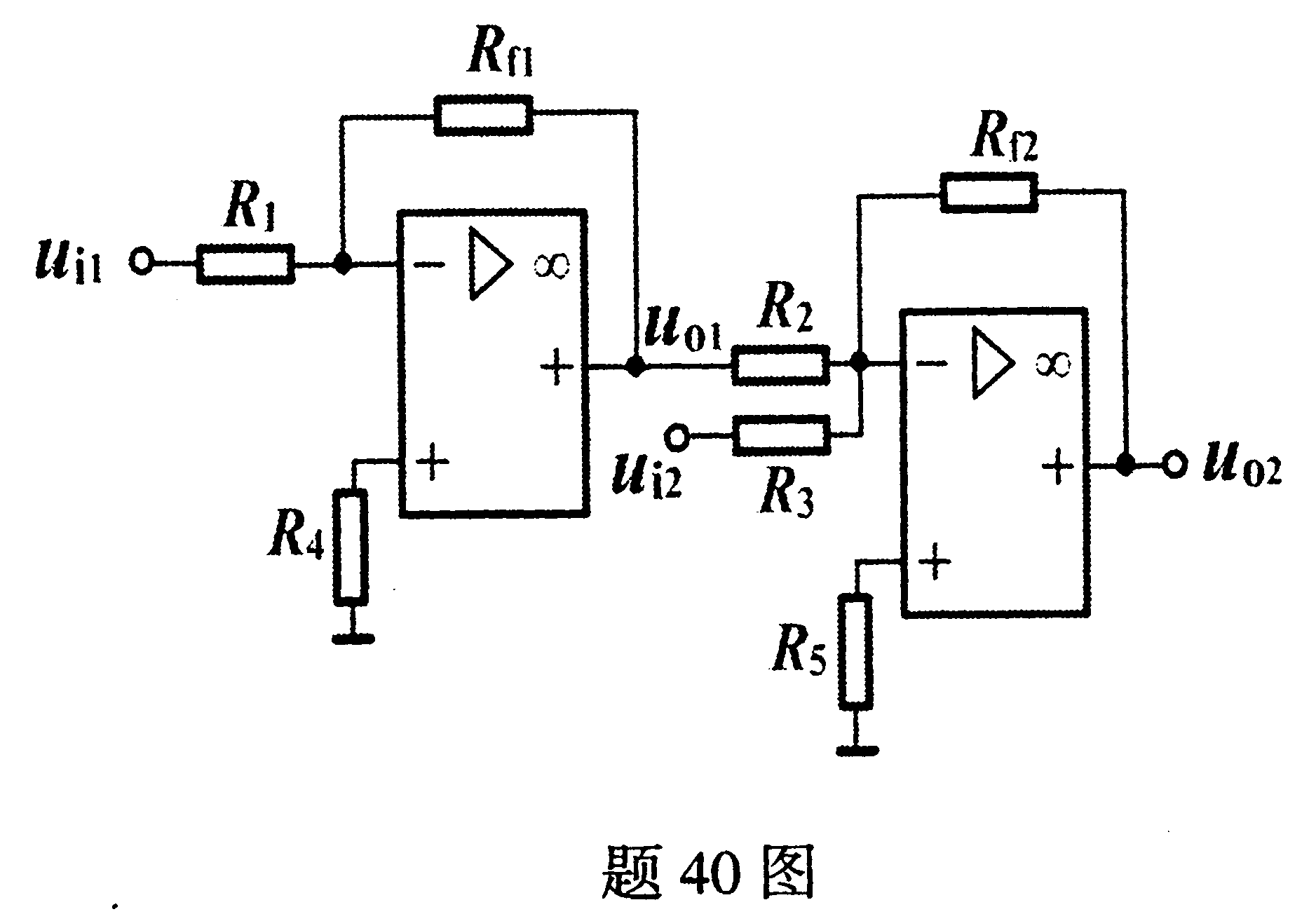

32.运放电路如图所示，(1)求u_o1、u_o2的值;(2)若R₃的阻值增大，则对输出结果u_o2有何影响?

33.试用门电路设计一个数字比较器，要求对两个一位二进制数A、B进行比较。令F_>，F_<，F_-分别表示大于，小于和等于的比较结果。要求：(1)列出真值表;(2)写出逻辑表达式;(3)画出逻辑电路图(使用与门，异或门，非门)。

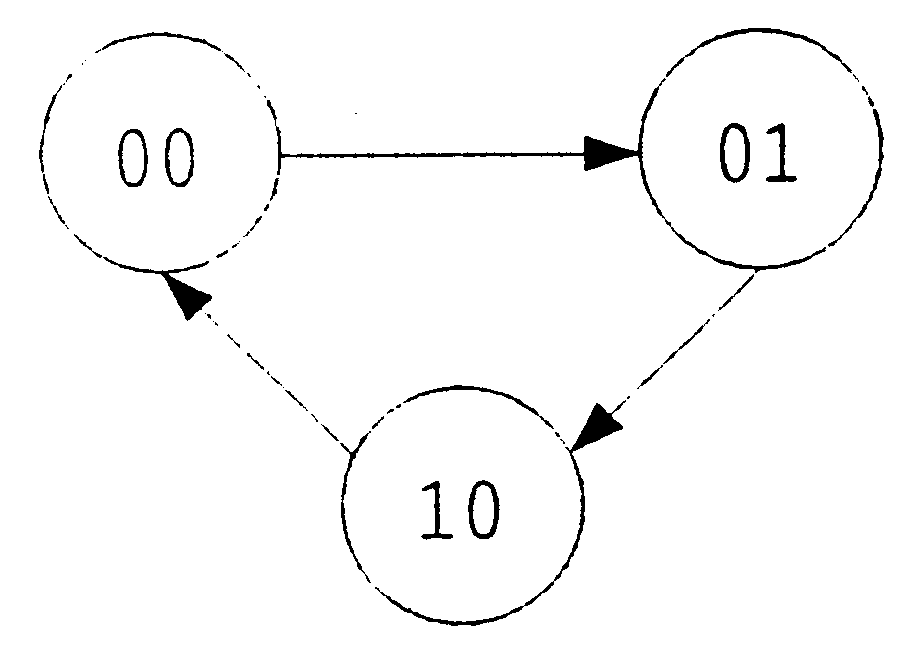

34.试用D触发器设计一个符合下列状态图所示的同步三进制计数器。要求：(1)填写电路状态卡诺图;(2)写出逻辑表达式;(3)画出逻辑图。
