2011上半年数据库系统工程师考试真题及答案解析下午卷（一）
摘要：2011上半年数据库系统工程师考试真题及答案解析下午卷（一） 试题一 阅读下列说明和图，回答问题1至问题4，将解答填入对应栏内。
下午卷
试题一
阅读下列说明和图，回答问题1至问题4，将解答填入对应栏内。
[说明]
某医院欲开发病人监控系统。该系统通过各种设备监控病人的生命特征，并在生命特征异常时向医生和护理人员报警。该系统的主要功能如下：
1、本地监控：定期获取病人的生命特征，如体温、血压、心率等数据。
2、格式化生命特征：对病人的各项重要生命特征数据进行格式化，然后存入日志文件并检查生命特征。
3、检查生命特征：将格式化后的生命特征与生命特征范围文件中预设的正常范围进行比较。如果超出了预设范围，系统就发送一条警告信息给医生和护理人员。
4、维护生命特征范围：医生在必要时(如，新的研究结果出现时)添加或更新生命特征值的正常范围。
5、提取报告：在医生或护理人员请求病人生命特征报告时，从日志文件中获取病人生命特征生成特征报告，并返回给请求者。
6、生成病历：根据日志文件中的生命特征，医生对病人的病情进行描述，形成病历存入病历文件。
7、查询病历：根据医生的病历查询请求，查询病历文件，给医生返回病历报告。
8、生成治疗意见：根据日志文件中的生命特征和病历，医生给出治疗意见，如处方等，并存入治疗意见文件。
9、查询治疗意见：医生和护理人员查询治疗意见，据此对病人进行治疗。
现采用结构化方法对病人监控系统进行分析与设计，获得如图1—1所示的项层数据流图和图1-2所示的0层数据流图。
1、使用说明中的词语，给出图1-1中的实体E1～E3的名称。
2、使用说明中的词语，给出图1-2中的数据存储D1～D4的名称。
3、图1-2中缺失了4条数据流，使用说明、图1-1和图1-2中的术语，给出数据流的名称及其起点和终点。
4、说明实体E1和E3之间可否有数据流，并解释其原因。
参考答案及解析
1、E1：病人 E2：护理人员 E3：医生
本题考查数据流图(DFD)应用于采用结构化方法进行系统分析与设计，是比较传统的题目，要求考生细心分析题目中所描述的内容。
DFD是一种便于用户理解、分析系统数据流程的图形化建模工具，是系统逻辑模型的重要组成部分。
本问题考查项层DFD。顶层DFD一般用来确定系统边界，将待开发系统看作一个加工，因此图中只有一个处理和一些外部实体，以及这两者之间的输入输出数据流。题目要求根据描述来确定图中的外部实体。分析题目中的描述，并结合已经在顶层数据流图中给出的数据流进行分析。从中可以看出，与系统的交互者包括病人、医生和医护人员。其中，本地监控定期获取病人的生命特征，病人是生命特征数据来源，医生和护理人员会得到相关报告的结果，如请求病人生命特征报告，并获得相关报告。医生还需要在必要时添加或更新生命特征范围。对应图10中数据流和实体的对应关系，可知E1为病人，E2为护理人员，E3为医生。
2、D1：生命特征范围文件 D2：日志文件 D3：病历文件 D4：治疗意见文件
本问题考查0层DFD中数据存储的确定。根据说明中的描述：(2)格式化生命特征：对病人的各项重要生命特征数据进行格式化，然后存入日志文件并检查生命特征；(4)维护生命特征范围：医生在必要时(如，新的研究结果出现时)添加或更新生命特征值的正常范围；(6)生成病历：根据日志文件中的生命特征，医生对病人的病情进行描述，形成病历存入病历文件；(8)生成治疗意见：根据日志文件中的生命特征和病历，医生给出治疗意见，如处方等，并存入治疗意见文件。因此，D1为生命特征范围文件，D2为日志文件，D3为病例文件，D4为治疗意见文件。

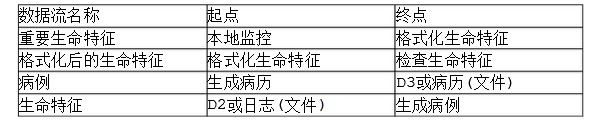

3.
本问题考查0层DFD中缺失的处理和数据流。从说明中的描述及图1-2可知，本地监控之后要对重要生命特征存储日志文件进行格式化，所以在本地监控和格式化生命特征之间缺少了数据流重要生命特征；检查生命特征是对格式化后的生命特征进行检查，所以在格式化生命特征和检查生命特征之间缺少了数据流格式化后的生命特征；根据日志文件中的生命特征，医生对病人的病情进行描述，形成病历存入病历文件。
4、E1和E3之间不可以有数据流，因为数据流的起点和终点中必须有一个是加工(处理)。
本问题考查绘制DFD时的注意事项。在DFD中，每条数据流的起点和终点之一必须是加工(处理)。本题中，医生和护理人员根据查询到的治疗意见对病人进行治疗属于系统之外的行为，所以两个实体之间不可以有数据流。
