2013年上半年软件设计师考试真题

下午卷

试题一

某慈善机构欲开发一个募捐系统，已跟踪记录为事业或项目向目标群体进行募捐而组织的集体性活动。该系统的主要功能如下所述。

1、管理志愿者。根据募捐任务给志愿者发送加入邀请、邀请跟进、工作任务；管理志愿者提供的邀请响应、志愿者信息、工作时长、工作结果等。

2、确定募捐需求和收集所募捐赠(资金及物品)。根据需求提出募捐任务、将活动请求和捐赠请求，获取所募集的资金和物品。

3、组织募捐活动。根据活动请求，确定活动时间范围。根据活动时间，搜索场馆，即：想场馆发送场馆可用性请求，获得场馆可用性。然后根据活动时间和地点推广募捐活动，根据相应的活动信息举办活动，从募捐机构获取资金并向其发放赠品。获取和处理捐赠，根据捐赠请求，提供所募集的捐赠；处理与捐赠人之间的交互，即：

录入捐赠人信息，处理后存入捐赠人信息表；从捐赠人信息表中查询捐赠人信息，向捐赠人发送募捐请求，并将已联系的捐赠人存入已联系的捐赠人表。根据捐赠请求进行募集，募得捐赠后，将捐赠记录存入捐赠表；对捐赠记录进行处理后，存入已处理捐赠表，向捐赠人发送致谢函，根据已联系的捐赠人和捐赠记录进行跟踪，将捐赠跟进情况发送给捐赠人。

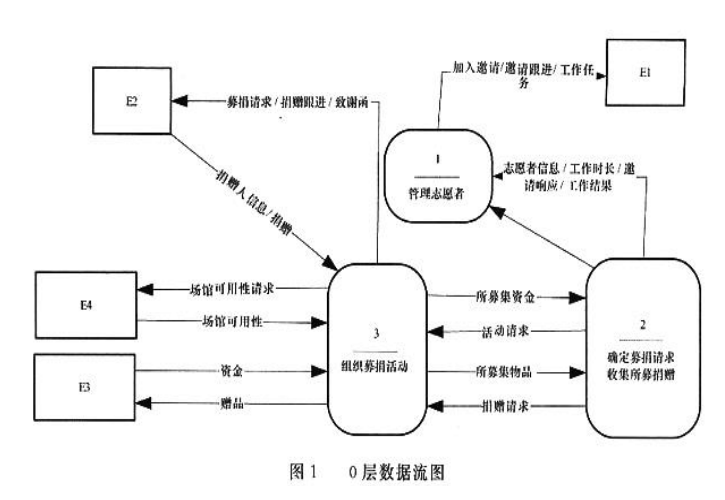

先采用结构化方法对募捐系统进行分析与设计，获得如图1、图2、和图3所示分层数据流图。

1、使用说明中的词语，给出图1中的实体E1～E4的名称。

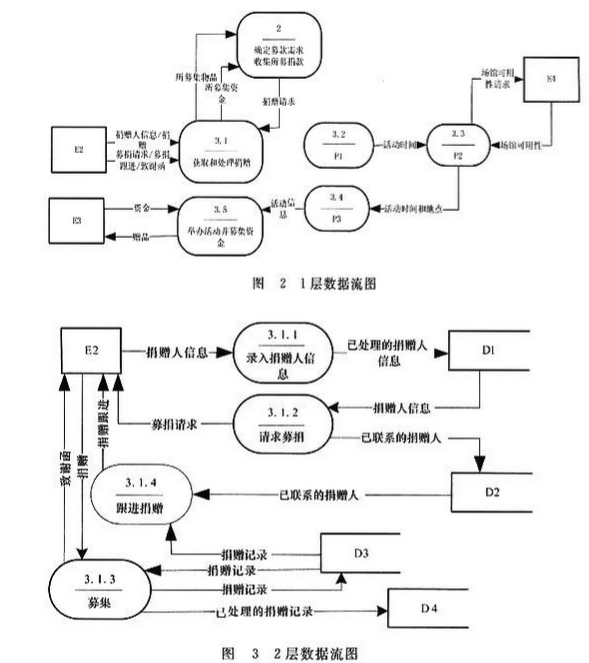

2、在建模DFD时，需要对有些复杂加工(处理)进行进一步精化，图2为图1中处理3的进一步细化的1层数据流图，图3为图2中3.1进一步细化的2层数据流图。补全2中加工P1、P2和P3的名称和图2与图3中缺少的数据流。

3、使用说明中的词语，给出图3中的数据存储D1～D4的名称。

  参考答案：

　　1、E1志愿者E2捐赠人E3募捐机构E4场馆。

[解析]该题以募捐系统为载体来考核考生对数据流图知识点的掌握程度。从题目的问答形式上来看，和往年相似，要求补充外部实体、补充缺失数据流、找出外部存储。解答这类问题，有两个原则：

(1)第一个原则是紧扣试题系统说明部分，数据流图与系统说明有着严格的对应关系，系统说明部分的每一句话都能对应到图中来，解题时可以一句一句的对照图来分析。

(2)第二个原则即数据的平衡原则，这一点在解题过程中也是至关重要的。数据平衡原则有两方面的含义，一方面是分层数据流图父子图之间的数据流平衡原则，另一方面是每张数据流图中输入与输出数据流的平衡原则。

根据0层数据流管理志愿者中的募捐任务给志愿者发送加入邀请，邀请跟进，工作任务和管理志愿者提供的邀请响应等可知E1为志愿者；从录入捐赠人信息，向捐赠人发送募捐请求，向捐赠人发送致谢函等可知E2为捐赠人；从根据说明中从募捐机构获取资金并向其发放赠品可知E3为募捐机构；根据向场馆发送可用性清求和获得场馆可用性可知E4为场馆。

2、P1确定活动时间范围P2搜索场馆P3推广募捐活动缺少的数据流：

名称：活动请求起点：确定募款需求收集所募捐赠终点：P1

[解析]根据1层数据流图中P1的输出流活动时间再结合说明可知P1为确定活动时间范围；从加工P2的输入流活动时间和输出流场馆可用性请求和活动时间和地点可知P2为搜索场馆；说明中根据活动时间和地点推广募捐活动，根据相应的活动信息举办活动，在结合P3的输入输出流可知P3为推广募捐活动。比较0层和1层中的数据流可知，P1加工只有输出流，故缺少输入流，根据说明可知需要根据活动请求才能确定P1，故该数据流为活动请求，在0层数据流中活动请求的起始加工为确定募款需求收集所募捐赠，故可知答案。

　　3、D1：捐赠人信息表D2：已联系的捐赠人信息表D3：捐赠表D4：已经处理的捐赠表

[解析]根据最后的说明和2层数据流可知D1为捐赠人信息表，D2为已联系的捐赠人信息表，D3为捐赠表，D4为已经处理的捐赠表。
