2013年上半年软件设计师考试真题

下午卷

　　试题二

某电视台拟开发一套信息管理系统，以方便对全台的员工、栏目、广告和演播厅等进行管理。

　　[需求分析]

系统需要维护全台员工的详细信息、栏目信息、广告信息和演播厅信息等。

员工的信息主要包括：工号、姓名、性别、出生日期、电话、住址等。

栏目信息主要包括：栏目名称、播出时间、时长的呢过。

广告信息主要包括：广告编号、价格等。

演播厅信息包括：房间号、房间面积等。

电视台分局调度单来协调各档栏目、演播厅和场务。一销售档栏目只会占用一个演播厅，但会使用多名场务来进行演出协调。演播厅和场务可以被多个栏目循环使用。

电视台根据栏目来插播广告。每档栏目可以插播多条广告，每条广告也可以在多档栏目插播。一档栏目可以有多个主持人，但一名支持人只能支持一档栏目。

一名编辑人员可以编辑多条广告，一条广告只能由一名编辑人员编辑。

[概念模型设计]

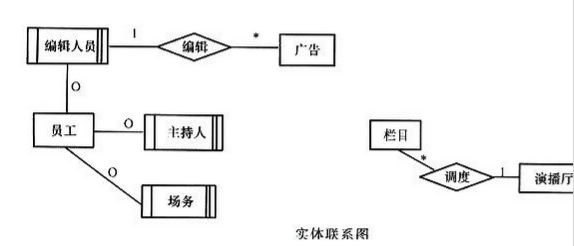

根据需求阶段收集的信息设计的实体联系图(不完整)如图所示。

[逻辑结构设计]

根据概念模型设计阶段完成的实体联系图，得出如下关系模式(不完整)：

演播厅(房间号，房间面积)

栏目(栏目名称，播出时间，时长)

广告(广告编号，销售价格，______)

员工(工号，姓名，性别，出生日期，电话，住址)

主持人(主持人工号，______)

插播单(______，播出时间)

调度单(______)

4、补充图中的联系和联系的类型。

5、根据图，将逻辑结构设计阶段生成的关系模式的空补充完整，并用下划线指出空所在关系模式的主键。

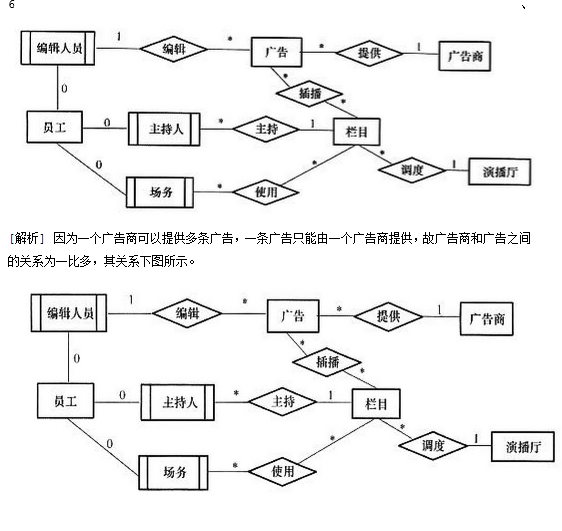

6、现需要记录广告商信息，增加广告商实体。一个广告商可以提供多条广告，一条广告只由一个广告商提供。请根据该要求，对图进行修改，画出修改后的实体间联系和联系的类型。

  参考答案：

[解析]本题考查数据库设计，设计知识点有：数据库的概念结构设计和逻辑结构设计。

由说明每档栏目可以插播多条广告，每条广告可以在多档栏目中插播，可知广告和栏目之间是插播关系且为多比多；一个主持人可以主持一个栏目，一个栏目可以被多个主持人所主持，故主持人和栏目之间为多比1的关系；多名场务来进行栏目的演出协调，而场务又可以被多个栏目循环使用，故其关系为多比多。补充联系如图1所示

5、(1)广告时长主键：广告编号

(2)栏目名称主键：主持人工号

(3)栏目名称、广告编号主键：栏目名称、广告编号

(4)栏目名称、房间号、场务工号主键：栏目名称、场务工号

[解析]逻辑结构设计中，广告实体中缺少广告时长，主键为广告编号；主持人实体与栏目实体为多比一的关系，故将栏目中主键栏目名称加入到主持人实体中，主键为主持人工号；捕播单为栏目实体和广告实体这种多对多的关系所派生出的实体，其中记录了栏目和广告的主键信息，故插播单中缺少栏目名称和广告编号信息，主键为栏目名称和广告编号；调度单为场务、栏目和演播厅实体这种多对对的关系所派生的实体，故其记录了栏目名称，房间号，场务工号，主键为栏目名称、房间号和场务工号。
