信息系统监理师教程知识点精讲之机房工程设计
摘要：机房中的环境设备在运行中散热量大而且集中，散湿量极小。即机房设备散热量的95%是显热，热量大，湿量小，热湿比极大。在这种情况下，空气处理可近似作为一个等湿降温过程。在这种情况下的焓差小，要消除余热必然是大风量。所以机房工程设计想得尤为重要。
机房中的环境设备在运行中散热量大而且集中，散湿量极小。即机房设备散热量的95%是显热，热量大，湿量小，热湿比极大。在这种情况下，空气处理可近似作为一个等湿降温过程。在这种情况下的焓差小，要消除余热必然是大风量。所以机房工程设计想得尤为重要。
一、综合布线方案设计
根据EIA/TIA568标准，综合布线系统分为6个子系统，即建筑群、垂直干线、水平干线统、设备间、管理间和工作区子系统。
二、机房工程设计
（1）机房建设材料和设备的选型和购置
包括UPS（UninterruptiblePowerSupply,不间断电源）、供配电系统、机房精密空调、新风系统、防静电地板、天花吊顶系统、机房照明及墙体处理工程等。
（2）供配电工程
包括计算机网络设备用电系统、空调系统用电、其他机房用电系统、机房防雷接地系统并配置适应机房环境的照明及应急照明系统。
（3）机房集中监控系统
机房集中监控系统是现代化机房实现高度智能化管理的软件集成方案，是一个庞大大自动化监控程序。涉及到供配电、UPS、空调、漏水检测、防雷器，以及保安门禁等系统的综合监控。
（4）UPS电源设计
UPS能为计算机网络设备提供稳定的电源，并在供电系统发生故障时提供后备电力，它是保证计算机网络正常运作的必要条件。制定一个提供相应功能的电源管理方案的意义不仅在于可靠的硬件电源供电系统，而且意味着用户使用的数据和网络能够做到万无一失。一般而言，需要从如下几个方面来实现不同程度的电源管理功能。
数据保护：主要的网络操作系统，如Windows2000Server、Unix,以及重要的大型应用程序，如SAPR/3.LotusNotes等为了提高性能都使用大量的RAM高速缓存。如果系统电力突然中断，造成的缓存数据丢失将有可能造成系统崩溃，甚至彻底毁坏。UPS电池后备电力耗尽时，其软件管理功能可以使系统在无人值守的情况下自动完成对计算机设备的监控及自动关机等操作，从而避免上述破坏后果的发生。
网络线路保护：防止网络系统受到闪电或静电释放引起的浪涌的损害，在公用电源线上引起具有损害性瞬变过程的闪电和浪涌作用也同样会在网络传输介质上产生。为了防止浪涌电压从“后门”穿透设备，在计算机、调制解调器、电话、打印机和本地网络设备之间的网络连接线上也需要采取浪涌保护措施。
电源集中监控管理：在一个分布式的网络环境下，系统管理员应当能够远程管理电源设备故障或操作远程设备，如死机重启和测试电源等。
配线间电源：针对所使用的弱电控制设备的供电需要，在配线间应留有至少两个为信息网络系统专用，并且符合一般办公室照明要求的220V电压和10A电流的单相三极电源插座。
工作区电源：在各类工作区中的计算机点、监视监控点和报警点插座附近应设有一各普通220V三相交流电源插座。
（5）防雷和地线设计
雷电是一种严重的自然灾害，雷击会严重损害计算机网络和电力系统的正常运行，造成企业直接和间接的经济损失，甚至还会对操作人员的人身安全造成危害。
由于机房内设备接地不佳，所使用的交流220V电源与PSTN电话线、DDN和ADSL线路等有电气连接，所以雷电的静电感应或电磁感应电压会对接地不良的系统产生严重的破坏作用。
主要的设计依据如下。
GB50057-94《建筑物防雷设计规范》。
GB50174-93《电子计算机机房设计规范》。
GB2887-89《计算机场地技术要求》。
GB9361-88《计算站场地安全要求》。
GB50174-93《计算机机房设计规范》。
GB6650-86《计算机机房活动地板技术条件》。
GBJ45《高层民用建筑设计防火规范》。
GB50222-95《建筑设计防火规范》。
GB50054-95《低压配电设计规范》。
IEC1024-1:1990《建筑防雷》。
ITU.TS.K21:1998《用户终端耐过电压和过电流能力》。
GB50150-91《电气装置安装工程电气设备交接试验标准》。
GB50236-98《现场设备、工业管道焊接工程施工及验收规范》。
JGJ73-91《建筑装饰工程施工及验收规范》。
（6）机房的环境条件

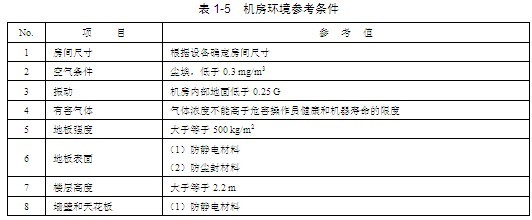

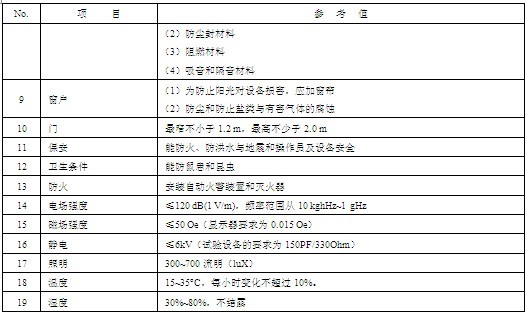

除了机房供配电、集中监控、UPS和防雷接地等设计外，机房的环境设计也是机房工程设计的重要因素，表1-5给出了机房环境条件的参考值。
