      为了帮助读者进行考前训练，本节给出9道典型的试题，以及这些试题的分析与解答。请读者独立完成这些练习题，然后再去阅读试题分析与解答。根据自己所做试题的情况，查漏补缺。

      试题四

      阅读以下说明和流程图，如图1至图4所示，回答问题1至问题3,将解答写在答卷的对应栏内。

      【说明】

      下面给出的是某房产管理系统的一套分层数据流图。其功能描述如下：

      （1）系统随时根据住户送来的入住单更新住户基本信息文件。

      （2）每月初系统根据物业管理委员会提供的月附加费（如清洁费、保安费和大楼管理费等）表和房租调整表，计算每家住户的月租费（包括月附加费），向住户发出交费通知单。住户交费时，系统输入交费凭证，核对后输出收据给住户。

      （3）系统定期向物业管理委员会提供住房分配表和交费情况表。

      （4）住户因分户或换房，在更新住户基本信息文件的同时，系统应立即对这些住户做月租费计算，以了结分户或换房前的房租。

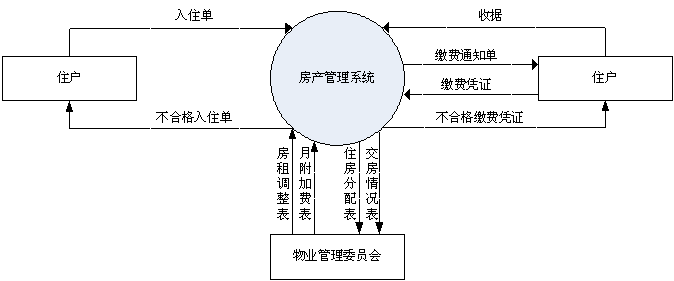

      假定题中提供的顶层图是正确的，请回答下列问题。

      【问题1】

      指出哪张图中的哪些文件可不必画出。

      【问题2】

      指出在哪些图中遗漏了哪些数据流。回答时请用如下形式之一：

      （1）XX图中遗漏了XX加工（或文件）流向XX加工（或文件）的XX数据流。

      （2）XX加工XX遗漏了输入（或输出）数据流XX.

      【问题3】

      指出加工图4中加工2.3能检查出哪些不合格交费凭证。

      试题4分析

      房产管理系统是描述住户与物业管理委员会之间的数据输入与输出的变换过程。试题明确指出了顶层图的正确性，所以根据试题说明与顶层图确定系统的基本功能：

      （1）分类处理用户的入住单，更新住户基本信息，结算分户或换房前的房租，以及制作住房分配表。

      （2）计算住户月租费，发出交费通知单，处理住户交费，以及制作住房分配表和交费情况表。

      根据试题的提问可以掌握如下的知识点：

      首先，问题1的"不必画出"的含义，是指在某层数据流图中，只画流程图中各加工之间的公共数据文件，隐藏某加工的局部数据文件，这个规则只是为了使整个流程图的层次结构更为科学，更加清晰。当然画出那些"不必画出的数据文件"对流程图阅读不会造成理解错误。

      其次，问题2指出各层流程图中可能遗漏了数据流，所以可以假定各层流程图的处理流程、加工分解，以及已有数据流的正确性。

      【问题1】

      在0层图有"住户基本信息文件"、"房租文件"和"交费文件"3个文件。其中"房租文件"、"交费文件"为加工2局部数据文件，根据原则，这个两个文件在0层图中不必画出，但在问题2中给出了可能有遗漏数据流的情况，还须分析加工1子图，以确定该加工没有遗漏使用这些文件的数据流。下面就通过分析加工1子图的处理流程，确定遗漏的数据流及上面关于局部文件的假设。

      加工1子图由6个加工组成，即入住单校验、按入住性质分类、登录、分户处理、换房处理，以及制作住房分配报告。

      加工1.1对入住单进行校验，反馈不合法的入住单。那么加工1.1根据什么来校验入住单？该加工没有提供任何校验数据，如果不借助外部的数据信息，只能检查入住单数据中的一般性错误，如录入的数据是否含有非法字符、数据格式是否满足系统的约定等；另外还需检查数据的一般性错误，保证录入的入住单数据是合法的，根据一般的知识经验，对某个输入合法性的校验，需要借助某些外部数据文件，可以判断该加工遗漏了到某数据文件的输入数据流。

      对于合法的入住单，加工1.2对它进行分类处理，分成3类：新住户（加工1.3）、分户（加工1.4）、换房（加工1.5），每个处理更新住户基本信息文件。那么这里可以确定1.1加工的外部数据应该是"住户基本信息文件",也就是加工1.1根据"住户基本信息文件"进行合法性检查。

      加工1.3处理新住户，只需要把住户信息写入文件即可。而加工1.3与加工1.4除了更新住户基本信息文件外，还应立即对这些住户做月租费计算，以结算分户或换房前的房租。

      这里加工1.4和1.5可能直接依据"房租文件"和"交费文件"计算房租，但这两个加工的输出数据流是两个输出通知，也就是房租的计算交给加1"收费管理"来完成，这样简化了处理流程和系统的结构。所以可以确定这两个文件不是加工1的数据文件，因此没有必要在0层图中画出。

      【问题2】

      再来看整个处理流程的输入与输出数据，发现整个流程与加工1有输出不平衡。少了"住房分配表"的输出，根据加工的命名可以判断是由加工1.6制作住房分配表输出。

      加工2子图由调整房租、计算月房租、交费凭证验证、制作数据及制作交费报告5个加工组成，也即整个流程完成房租计算（加工2.1与加工2.2）、交费处理（加工2.3与2.4）、报表制作（加工2.5）3个功能。

      加工2.2对房租调整表进行处理进而生成房租文件，作为加工2.1的输入数据；加工2.1进行房租的计算，生成交费文件及产生交费通知单。那么房租计算需要哪些数据呢？试题说明给出"根据物业管理委员会提供的月附加费表和房租调整表，计算每家住户的月租费"的条件，房租调整表由加工2.2加工生成房租文件，再由加工2.1读入，所以加工2.2不存在遗漏数据流；而月附加费表只有直接输入，所以加工2.1遗漏了"月附加费表"输入数据流。

      住户持交费凭证交费时，由加工2.3根据"交费文件"进行凭证的合法性检查。这就需要检查交费凭证是否在文件中存在，交费数据与文件是否一致等数据的个别性错误，同时还要判断输入的凭证数据是否含有一些非法字符等一般性错误。经过检查后产生"合格交费凭证"数据流给加工2.4制作数据并输出收据给住户，显然加工2.4遗漏了"收据"输出数据流。

      加工2.5定期根据"交费文件"制作交费报告提供给物业管理委员会，不存在遗漏数据流的问题。

      再分析整个细化流程图的输入与输出数据流，确定该流程图不存在父图和子图输入和输出数据的不平衡。

      【问题3】

      住户持交费凭证交费时，由加工2.3根据"交费文件"进行凭证的合法性检查，这就需要检查交费凭证是否在文件中存在，交费数据与文件是否一致等数据的个别性错误，同时还要判断输入的凭证数据是否含有一些非法字符等一般性错误。

       试题4参考答案

      【问题1】

      0层图中的"房租文件"和"交费文件"是局部文件，可不必画出。

      【问题2】

      加工1子图中，遗漏了数据流：从"住户基本信息文件"到加工1.1.

      加工1子图中，加工1.6遗漏了输出数据流"住房分配表".

      加工2子图中，加工2.1遗漏了输入数据流"月附加费表".

      加工2子图中，加工2.4遗漏了输出数据流"收据".

      【问题3】

      交费凭证中有非法字符。

      交费文件中不存在与之对应的交费凭证。
