      2016下半年网络管理员考试还有两个多月时间，大家已经开始备考了吗？希赛软考网特别为大家整理了网络管理员教程知识点精讲，助大家备考一臂之力，祝广大考生取得好成绩！

      综合布线系统的性能指标及测试

      综合布线作为网络中最基本、最重要的组成部分，它是连接每一台服务器和工作站的纽带作为传输高速数据的介质，综合布线系统对线缆的要求较严格，一旦线缆产生故障，严重时可导致整个网络系统的瘫痪。一个布线系统的传输性能是由多种因素决定的：线缆特性、连接硬件、跳线、整体回路连接数目以及设计和安装质量。即使线缆和连接硬件都符合国际标准，但由于在布线系统的设计和安装过程中加入了许多人为因素，必须对整个布线系统进行全面测试，以证明布线系统的安装是合格的。

      一、双绞线系统的测试元素及标准

      通常，双绞线系统的测试指标主要集中在链路传输的最大衰减值和近端串音衰减等参数上。链路传输的最大衰减值是由于集肤效应、绝缘损耗、阻抗不匹配、连接电阻等因素，造成信号沿链路传输损失的能量。电磁波从一个传输回路（主串回路）串入另一个传输回路（被串回路）的现象称为串音，能量从主串回路串入回路时的衰减程度称为串音衰减。在UTP布线系统中，近端串音为主要的影响因素。

      下面给出双绞线系统的几个主要测试元素及标准。需要指出的是，表中数值为通道回路总长度为100米以内、基本回路总长度为94米以内、测试温度为20℃下的标准值。

      1.链路传输的最大衰减限值

      综合布线系统链路传输的最大衰减限值，包括配线电缆和两端的连接硬件、跳线在内，应符合表3-4的规定。

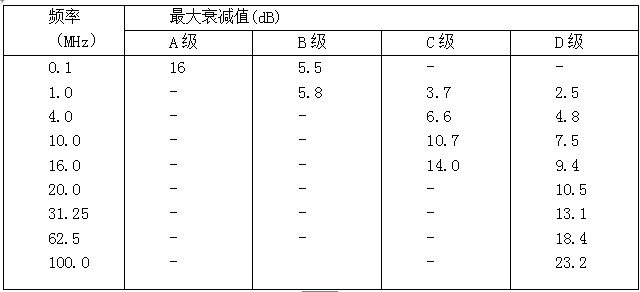

      表3-4链路传输的最大衰减限值

      2.近端串音（NEXT）衰减限值

      综合布线系统任意两线之间的近端串音衰减限值，包括配线电缆和两端的连接硬件、跳线、设备和工作区连接电缆在内（但不包括设备连接器），应符合表3-5的规定。

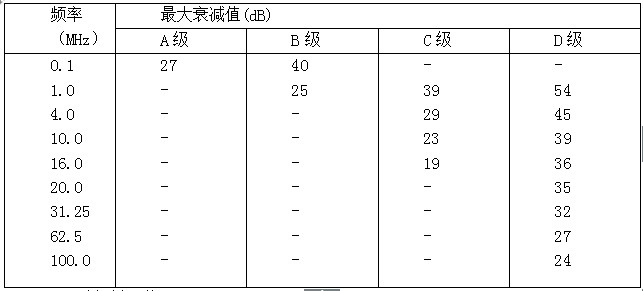

      表3-5线对间最小近端串音衰减限值

      3.回波损耗限值

      综合布线系统中任一电缆接口处的回波损耗限值，应符合表3-6的规定。

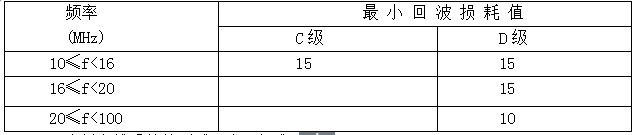

      表3-6电缆接口处最小回波损耗限值

      二、光纤布线系统的测试元素及标准

      由于在光纤系统的实施过程中，涉及到光纤的镉铺设，光纤的弯曲半径，光纤的熔接、跳线，更由于设计方法及物理布线结构的不同，导致两网络设备间的光纤路径上光信号的传输衰减有很大不同。虽然光纤的种类较多，但光纤及其传输系统的基本测试方法大体相同，所使用的测试仪器也基本相同。对磨接后的光纤或光纤传输系统，必须进行光纤特性测试，使之符合光纤传输通道测试标准。基本的测试内容包括：

      1.波长窗口参数

      综合布线系统光纤波长窗口的各项参数，应符合表3-7的规定。

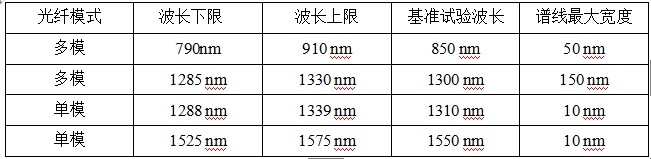

      表3-7光纤波长窗口参数

      2.光纤布线链路的最大衰减限值

      综合布线系统的光纤布线链路的衰减限值，应符合表3-8的规定。

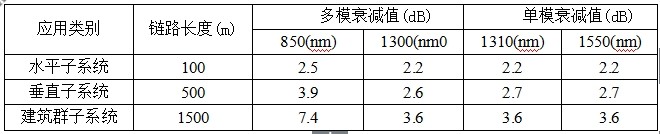

      表3-8光纤布线链路的最大衰减限值

      3.光回波损耗限值

      综合布线系统光纤布线链路任一接口的光回波损耗限值，应符合表3-9的规定。

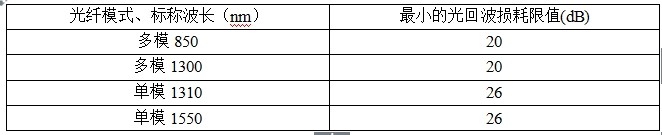

      表3-9最小的光回波损耗限值

      三、测试环境

      为了保证布线系统测试数据准确可靠，对测试环境有着严格的规定。

      1.测试条件

      综合布线最小模式带宽测试现场应无产生严重电火花的电焊、电钻和产生强磁干扰的设备作业，被测综合布线系统必须是无源网络、无源通信设备。

      2.测试温度

      综合布线测试现场温度在20℃~30℃之间，湿度宜在30%~80%,由于衰减指标的测试受测试环境温度影响较大，当测试环境温度超出上述范围时，需要按照有关规定对测试标准和测试数据进行修正。

      3.测试仪表

      按时域原理设计的测试仪均可用于综合布线现场测试，但测试仪的测量扫描步长要满足近端串扰指标测量精度的基本保证，能够在0~250MHz频率范围内提供各测试参数的标称值和阈值曲线，每测试一条链路时间不应大于25s,且每条链路应具有一定的故障定位诊断能力。具有自动、连续、单项选择测试的功能。

      四、测试流程

      在开始测试之前，应该认真了解布线系统的特点、用途，信息点的分布情况，确定测试标准，选定测试仪后按以下程序进行：

      （1）测试仪测试前自检，确认仪表是正常的；

      （2）选择测试了解方式；

      （3）选择设置线缆类型及测试标准；

      （4）NVP值核准，核准NVP使用缆长不短于15米；

      （5）设置测试环境湿度；

      （6）根据要求选择"自动测试"或"单项测试";

      （7）测试后存储数据并打印；

      （8）发生问题修复后复测；

      （9）测试中出现"失败"查找故障。
