      2016年下半年系统集成项目管理工程师考试开始使用新版考试大纲和教材，希赛小编为大家整理了一些系统集成项目管理工程师教程知识点精讲，以下是关于紧前关系绘图法的讲解，希望对大家有所帮助。

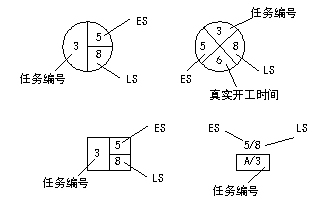

      紧前关系绘图法（Precedence Diagramming Method，PDM）也称为单代号网络图法（Active on Node，AON）或前导图法，是一种用方格或矩形（节点）表示活动，并用表示依赖关系的箭线将节点连接起来的一种项目网络图的绘制法。在PDM中，每项活动有惟一的活动号，每项活动都注明了预计工期。每个节点的活动有最早开始时间（Early Start，ES）、最晚开始时间（Late Start，LS）、最早结束时间（Early Finish，EF）和最晚结束时间（Late Finish，LF）。PDM节点的几种表示方法如图9-1所示。

      图9-1节点表示法

      完整的PDM示例如图9-2所示，这种图形也称为项目进度网络图（Project Schedule Network Diagram）。

      图9-2完整的PDM图

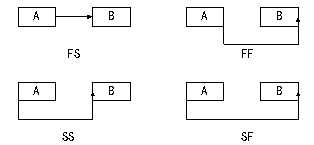

      PDM包括四种依赖关系或先后关系，如图9-3所示。

      图9-3活动依赖关系图

      （1）完成到开始（Finish to Start，FS）：紧前活动完成后，紧后活动才能开始。这是最常用的活动关系，例如，对某个软件模块而言，只有软件设计完成后，才能进行程序代码编写。

      （2）完成到完成（Finish to Finish，FF）：紧前活动完成后，紧后活动才能完成。例如，只有软件测试完成后，软件调试才能结束。

      （3）开始到开始（Start to Start，SS）：紧前活动开始后，紧后活动才能开始。例如，只有网络布线开始后，才能开始进行连通性测试。

      （4）开始到完成（Start to Finish，SF）：紧前活动开始后，紧后活动才能完成。例如，只有新系统上线之后，老系统才能下线。

      在PDM图中，FS是最常用的逻辑关系类型。SF关系很少用，通常仅有专门制订进度的工程师才使用。因此，在PDM图形中，如果没有特别标记依赖关系的类别，则默认为FS关系。
