箭线图法(Arrow Diagramming Method,ADM)也称为双代号网络图法(Active On the Arrow,AOA),是一种利用箭线表示活动,并在节点处将其连接起来,以表示其依赖关系的一种项目网络图的绘制法。在ADM中,给每个事件而不是每项活动指定一个惟一的号码。活动的开始(箭尾)事件称为该活动的紧前事件(precede event),活动的结束(箭线)事件称为该活动的紧随事件(successor event,紧后事件)。在ADM中,有3个基本原则:
(1)网络图中每一事件必须有惟一的一个代号,即网络图中不会有相同的代号。
(2)任何两项活动紧前事件和紧随事件代号至少有一个不相同,节点序号沿箭线方向越来越大。
(3)流入(流出)同一事件的活动,均有共同的后继活动(或先行活动)。

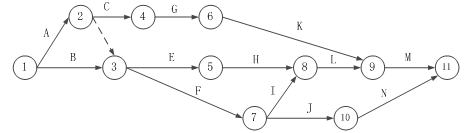

ADM只使用FS关系,因此可能要使用虚活动(Dummy Activity)才能正确地定义所有的逻辑关系。虚活动不消耗时间和资源,用虚箭线表示。在复杂的网络图中,为避免多个起点或终点引起的混淆,也可以用虚活动来解决,如图9-4所示。
图9-4箭线图法
