● 阅读以下说明，回答问题1至问题3,将解答填入答题纸对应的解答栏内。

【说明】

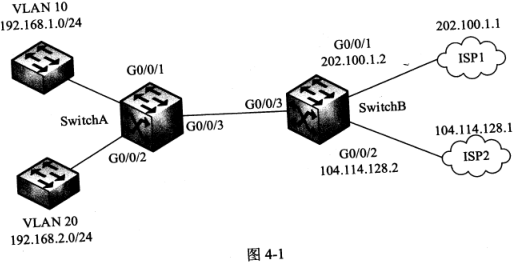

某企业的网络结构如图4-1所示。企业使用双出口，其中ISP1是高速链路，网关为202.100.1.2, ISP2 是低速链路，网关为104.114.128.2。

【问题1】(13分，每空1分)

公司内部有两个网段，192.168.1.0/24 和192.168.2.0/24, 使用三层交换机SwitchB实现VLAN间路由。为提高用户体验，网络管理员决定带宽要求较高的192.168.1.0 网段的的数据通过高速链路访问互联网,带宽要求较低的192.168.2.0网段的数据通过低速链路访问互联网。请根据描述，将以下配置代码补充完整。

[SwitchB] acl 3000

[SwitchB-acl-adv-3000] rule permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255

[SwitchB-acl-adv-3000] rule permit ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255

[SwitchB-acl-adv-3000] quit

[SwitchB] acl 3001   //匹配内网192. 168.1.0/24网段的用户数据流

[SwitchB-acl-adv-3001] rule permit ip source (1) 0.0.0.255

[SwitchB acl-adv-3001] quit

[SwitchB] acl 3002   //匹配内网192.168.2.0/24 网段的用户数据流

[SwitchB-acl-adv-3002] rule permit ip (2) 192.168.2.0 0.0.0.255

[SwitchB-acl-adv-3002] quit

[SwitchB] traffic classifier c0 operator or

[SwitchB-classifier-c0] (3)  acl 3000

[SwitchB-classifer-c0] quit

[SwitchB] traffic classifier c1  (4) or

[SwitchB-classifier-c1] if-match acl 3001

[SwitchB-classifer-c1] quit

[SwitchB] traffic classifier c2 operator or

[SwitchB-classifer-c2] if-match acl (5)

[SwitchB-classfer-c2] (6) quit

[SwitchB] traffic behavior b0

[SwitchB-behavior-b0] (7)

[SwitchB-behavior-bO] quit

[SwitchB] traffic behavior bl

[SwitchB-behavior-b1] redirect ip-nexthop (8)

[SwitchB-behavior-b1] quit

[SwitchB] traffic behavior b2

[SwitchB-behavior-b2] redirect ip-nexthop (9)

[SwitchB-behavior-b2] quit

[SwitchB] traffic policy p1

[SwitchB-trafficpolicy-p1] classifier c0 behavior (10)

[SwitchB-trafficpolicy-p1] classifier c1 behavior (11)

[SwitchB-trafficpolicy-p1] classifier c2 behavior b2

[SwitchB-trafficpolicy-p1] quit

[SwitchB] interface (12)

[SwitchB-GigabitEthenet0/0/3] traffic-policy pl (13)

SwitchB-GigabitEthernet0/0/3] return

【问题2】(2分)

在问题1的配置代码中，配置ACL 3000的作用是: (14)。

【问题3】(5分，每空1分)

公司需要访问Intermet公网,计划通过配置NAT实现私网地址到公网地址的转换,ISP1公网地址范围为202.100.1.1~202.100.1.5 ；ISP2 公网地址范围为104.114.128.1~104.114.128.5。

请根据描述，将下面的配置代码补充完整。

.....

[SwitchB]nat address-group 0 202.100.1.3 202.100.1.5

[SwitchB]nat address-group 1 104.114.128.3 104.114.128.5

[SwitchB]acl number 2000

[SwitchB-acl-basic-2000]rule 5  (15) source 192.168.1.0 0.0.0.255

[SwitchB]acl number 2001

[SwitchB-acl-basic-2001]rule 5 permit source 192.168.2.0 0.0.0.255

[SwitchB]interface GigabitEthernet0/0/3

[SwitchB-GigabitEthernet0/0/3]nat outbound (16) address group 0 no-pat

[SwitchB-GigabitEthernnet0/0/3]nat outbound (17) address group 1 no-pat

[SwitchB-GigabitEthernet0/0/3]quit

[SwitchB] ip route-static 192.168.1.0 0.0.0.255 (18)

[SwitchB] ip route-static 192.168.2.0 0.0.0.255 (19)

...
