3.4.3.3模块的变换型分析与事务型分析

一个系统的模块结构图一般有两种标准形式，变换型模块结构和事务型模块结构。

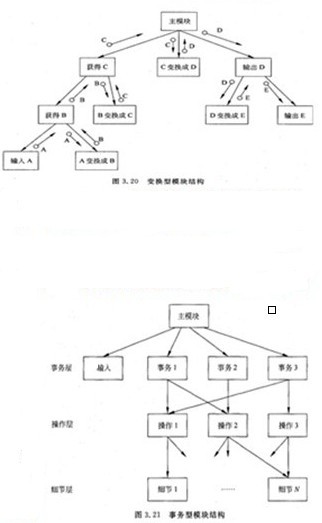

变换型模块结构描述的是变换型系统。变换型系统由3部分组成：输入、数据加工（中心变换）和输出，它的功能是将输入的数据经过加工后输出，如图3.20所示，变换型系统工作时，首先主模块受到控制，然后控制沿着结构逐层达到底层的输入模块，当底层模块输入数据A后，A由下至上逐层传送，逐步由“物理输入”变成“逻辑输入”C,接着在主控模块控制下，C经中心变换模块转换成逻辑输出D,D再由上至下逐层传送，逐步把“逻辑输出”变成“物理输出”E.这里的“逻辑输入”和“逻辑输出”分别为系统主处理的输入数据流和输出数据流，而“物理输入”和“物理输出”是指系统输入端和系统输出端的数据。

事务型系统由3层组成：事务层、操作层和细节层。它的功能是对接收的事务按其类型选择某一类事务处理，如图3.21所示。

事务型系统在工作时，主模块将按事务的类型选择调用某一事务处理模块，事务处理模块又调用若干个操作模块，而每个操作模块又调用若干个细节模块。在实际系统中，由于不同的事务可能有共同的操作，而不同的操作有可能有共同的细节，因此事务型系统的操作模块和细节模块可以达到一定程度的共享。

这两种典型的结构分别可通过“变换分析”和“事务分析”技术，导出“变换型”和“事务型”初始的模块结构图。这两种方法的思想是首先设计顶层模块，然后自顶向下，逐步细化，？后得到一个满足数据流图所表示的用户要求的系统模块结构图，即系统的物理模型。
