系统架构师培训实体-联系（E-R）模型
系统架构设计师
责任编辑：q273075912
2013-12-09
摘要：概念模型中最常用的方法为实体-联系方法，简称E-R方法，主要概念有实体、联系和属性。该方法直接从现实世界中抽象出实体和实体间的联系
2.2.1关系数据库基础
2.实体-联系（E-R）模型

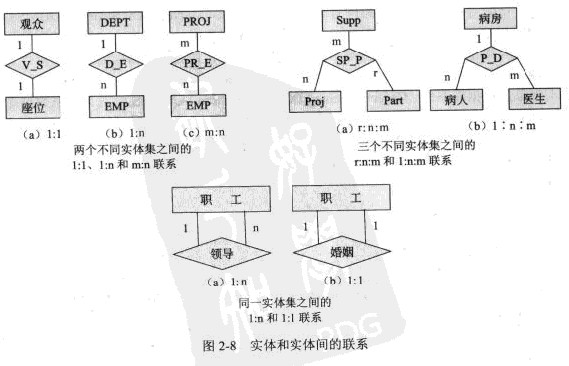

概念模型中最常用的方法为实体-联系方法，简称E-R方法，主要概念有实体、联系和属性。该方法直接从现实世界中抽象出实体和实体间的联系（如图2-8所示）。

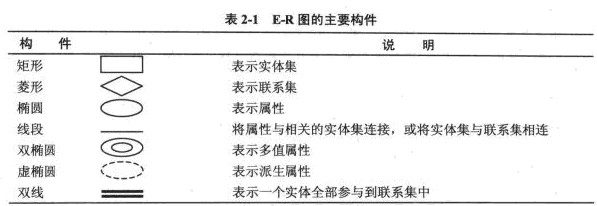

E-R图的主要构件如2-1所示

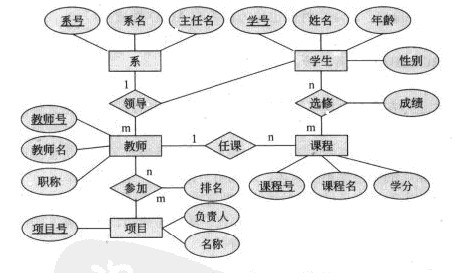

图2-9某学校教学管理E-R模型
某学校教学管理的E-R模型如图2-9所示。
特别需要指出的是，E-R模型强调的是语义，与现实世界的问题密切相关。扩充的E-R模型包括弱实体、特殊化、概括和聚集等。
编辑推荐:系统架构师教程第1章：绪论
